Solaut fabrique des convoyeurs à palettes, folles et motorisées.
La gamme de nos produits comprend 3 types de convoyeurs à rouleaux et un convoyeur à chaîne.
Les convoyeurs à rouleaux pour palettes peuvent être fous pour
déplacer manuellement les palettes avec leur propre charge.
Nous produisons deux types de convoyeurs à rouleaux motorisés :
des convoyeurs à rouleaux pour déplacer la palette vide et
des convoyeurs à rouleaux pour déplacer la palette avec la charge.
Nous pouvons créer des systèmes complexes pour alimenter un ou plusieurs
palettiseurs à partir d'un seul entrepôt de palettes centralisé.
Téléchargez le catalogue pdf des convoyeurs de palettes
CONVOYEURS DE CONTENEURS PALETTES

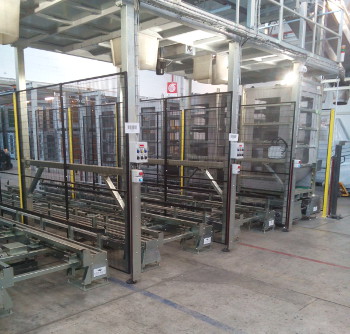

Les lignes de transport pour conteneurs palettisés sont utilisées là où il est nécessaire
de créer une accumulation de conteneurs palettisés.
L'application de la figure ci-contre et de la vidéo ci-dessus répond à la nécessité
de créer une accumulation pour les conteneurs de stockage des bouteilles produites
par les souffleuses Sidel de l'usine Serioplast/L'Oreal de Settimo Torinese.
Chaque ligne est capable de gérer automatiquement une accumulation de 4 conteneurs.
L'accumulation est nécessaire pour un stockage temporaire de la production même en cas d'évacuation
des chariots élévateurs à guidage automatique a ralenti.

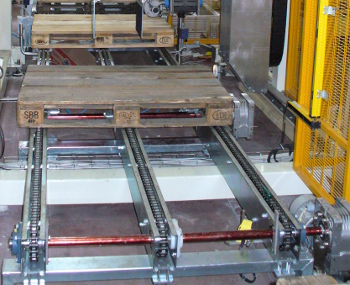

CONVOYEURS À CHAÎNE
Ce type de convoyeur est utilisé chaque fois que la palette doit se déplacer
dans une direction dans laquelle la surface d'appui ne garantit pas les dimensions
minimales pour pouvoir rouler sur rouleaux.
Un exemple sont les palettes Europalette qui, lorsqu'elles sont déplacées avec
la plus grande dimension tournée vers l'avant, offrent une dimension de support
(dimension des trois planches longitudinales) d'environ 120 mm.
Cette taille ne permet pas à la palette de rouler en toute sécurité sur le rouleau.
Dans ces conditions, on utilise le convoyeur à chaîne qui offre un support continu sur trois lignes.
La chaîne circule sur des guides en acier à l'intérieur de coques en tôle pliée.
L'utilisation de trois chaînes garantit un transport sûr, évitant les risques
de renversement et permettant également le transport de palettes endommagées.
Les fonctionnalités essentielles sont:
Transport sur chaînes à rouleaux 1" (ou 3/4")
Coques support de chaîne en tôle 30/10mm
Transmission au moyen de motoréducteurs à vis sans fin Bonfiglioli
Possibilité de créer des convoyeurs bidirectionnels
CONVOYEURS À ROULEAUX POUR PALETTES
Les convoyeurs à rouleaux pour palettes sont de 3 types:
Convoyeurs à rouleaux pour palettes vides
Convoyeurs à rouleaux pour palettes chargées
Convoyeurs à rouleaux par gravité

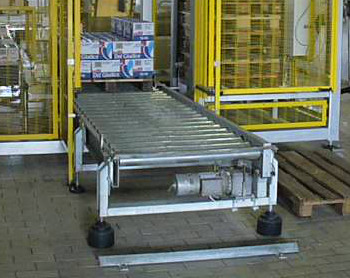

CONVOYEURS À ROULEAUX POUR PALETTES CHARGEES
Rouleaux diamètre 76 pas 150.
Transmission à chaîne tangentielle 3/4".
Versions standards avec motoréducteurs coaxiaux Bonfiglioli.
Possibilité de créer des convoyeurs bidirectionnels.
CONVOYEURS À ROULEAUX POUR PALETTES VIDES
Type de produit similaire au convoyeur pour palettes avec charge.
Compte tenu de la faible charge, la structure est plus légère que le modèle pour palettes complètes ;
le pas des rouleaux est grand et les rouleaux sont plus légers.
Les fonctionnalités essentielles sont:
Rouleaux diamètre 76, pas 250.
Transmission avec chaîne tangentielle 5/8".
Motoréducteur coaxial Bonfiglioli série "C".
Possibilité de créer des convoyeurs bidirectionnels.
CONVOYEURS À ROULEAUX GRAVITAIRES
Ce type de produit est utilisé avec des palettes de poids peu lourd (max 250 kg)
pour permettre la manipulation par un seul opérateur.
Avec les mêmes convoyeurs à rouleaux, donnant la pente appropriée au convoyeur,
des convoyeurs gravitaires sont créés.
La structure support des rouleaux est en tôle 30/10.
Le diamètre, la longueur et le pas des rouleaux varient en fonction des applications.
MESUREURS DE POIDS ET DE DIMENSIONS DE PALETTES
Solaut crée deux appareils qui permettent de mesurer les dimensions des produits sur les palettes
selon trois axes et leur poids, aussi bien sur des convoyeurs à rouleaux que sur des convoyeurs à chaîne.
Les deux appareils peuvent être regroupés en un seul groupe avec un seul tableau électrique ou fournis individuellement.
La jauge de taille de palette peut être utilisée pour mesurer les dimensions de hauteur, de largeur et de profondeur de la palette.
Pour la mesure de la hauteur, nous pouvons fournir des barrières photoélectriques
spéciales qui détectent la taille de la palette lors de son déplacement sur le convoyeur.

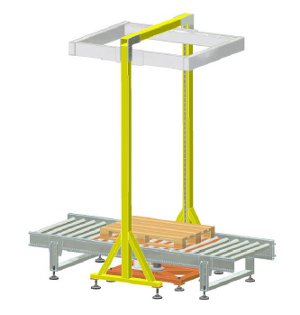

Lorsqu'il est nécessaire de détecter les trois dimensions de la palette, nous pouvons fournir le dispositif illustré ci-contre.
La machine est constituée de deux colonnes sur lesquelles glisse un quadrilatère doté de capteurs de mesure.
La palette est arrêtée au point de mesure ; le quadrilatère descend jusqu'à ce que les photocellules de mesure soient alignées avec la palette.
Le triangle commence à se soulever pour scanner le profil du produit sur la palette.
En plus de détecter les dimensions maximales, il est également possible d'obtenir le profil des dimensions hors tout dans le plan frontal et latéral.
Les caractéristiques essentielles sont:
Alimentation 230 VCA .
Translations réalisées avec des guides linéaires et des chariots à recirculation de billes.
Transmission au moyen de motoréducteurs à vis sans fin Bonfiglioli.
PLC c300 Lenze.
Hauteur totale 3300mm.
Le compteur sur la figure ci-contre permet de mesurer le poids des palettes se déplaçant sur des convoyeurs à rouleaux ou des convoyeurs à chaîne.
La mesure est effectuée avec une palette stationnaire.
Une série de profils est insérée entre les rouleaux du convoyeur.
Les profils se soulèvent, soulevant la palette.
La mesure du poids est effectuée avec une cellule de pesée.
Les caractéristiques essentielles sont:
Alimentation 230 VCA.
Pression d'alimentation 5 bars.
Capacité de mesure maximale 1500 Kg.
Sensibilité des mesures 4N.
Téléchargez le catalogue pdf des compteurs de poids et dimensions de palettes
