Nos emballeuses automatiques de barquettes sont utilisées pour l'insertion de boîtes dans des barquettes à l'aide de robots cartésiens.
La barquetteuse reçoit les caisses d'un tapis d'alimentation qui les dépose dans un empileur qui crée une ou deux rangées de caisses.
Les cartons empilés glissent sur un convoyeur a bande jusqu'au point de prélèvement.

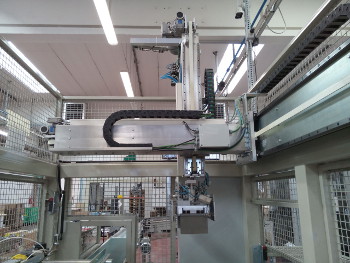

Un robot cartésien accroche le couvercle depuis un entrepôt spécial puis accroche les rangées de boîtes.
En même temps, le système d'ouverture du barquette ouvre le barquette sur une convoyeur;
une fois l'ouverture terminée, le barquette se déplace jusqu'à s'insérer sous l'entonnoir
(un élément qui facilite l'insertion des boîtes dans le barquette).
Le robot amène la ou les deux rangées de boîtes vers l'entonnoir et insère les boîtes et le couvercle dans le barquette.
L'entonnoir se soulève, laissant le barquette terminé libre de sortir de la machine.
L'barquetteuse a la possibilité de fonctionner en mode manuel :
les piles de barquettes sont créées automatiquement pendant que l'opérateur ouvre les barquettes,
insère les piles ainsi que le couvercle.
Les types d'emballeuses de barquettes pour caisses sont ::
barquetteuse à une rangée
barquetteuse à double rangée
barquetteuse à simple et double rangée
Caractéristiques essentielles:
Productivité jusqu'à 90 boîtes/min
Boîtes par rangée max 15
Barquettes à une ou deux rangées
Capacité d'entrepôt de barquettes 100 pièces
Chargement des barquettes et des couvercles avec la machine en marche
Remplissage des barquettes par le haut
Téléchargez le catalogue pdf des machines d'emballage

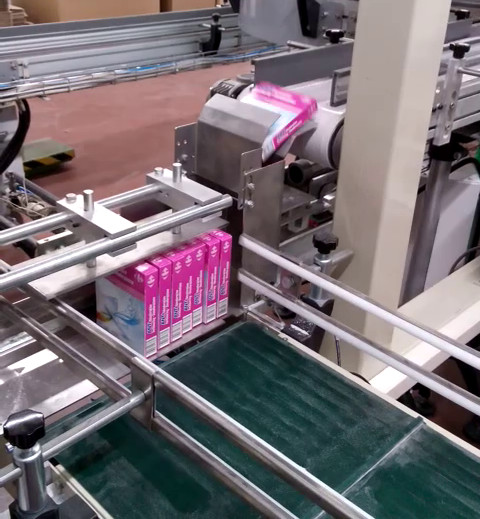

FORMATION DE RANGÉES
Les boîtes arrivent à la barquetteuse au moyen d'un convoyeur à bande.
Les boîtes doivent être espacées les unes des autres.
Une photocellule est installée sur le convoyeur à bande qui effectue des contrôles sur les boîtes entrantes :
vérifier la distance entre deux boîtiers
vérifier la longueur du boîte
La même photocellule est utilisée pour vérifier que le boîtier entre correctement dans le tube poussoir.
Le tube poussoir fait tourner le boîtier verticalement via une entrée spéciale.
Le boîtier tombe verticalement et est poussé par un éjecteur spécial le long des autres boîtiers pour créer une rangée.
La rangée est ensuite poussée sur le tapis porté pour être amenée jusqu'au point où le robot la ramassera.
Certains capteurs vérifient qu'il n'y a pas de bourrage causé par des boîtiers endommagés.

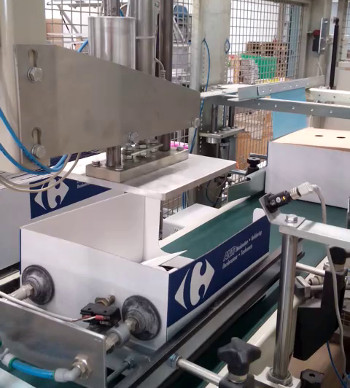

OUVERTURE DE BARQUETTE
Le barquetteuse est conçu pour utiliser des barquettes à fond clipsable (généralement utilisées dans le formage manuel).
Le magasin de barquettes contient les barquettes fermés avec l'ouverture tournée vers le haut.
Un bras doté de deux ventouses ouvre le barquettes et un vérin pneumatique force le barquettes
en diagonale pour « cliquer » le fond et obtenir le bloc d'ouverture.
Une plaque de pression à chute libre vérifie l'ouverture correcte.
Selon les modèles de barquetteuse, il peut y avoir un ou plusieurs groupes d'ouverture de barquettes.
Le fonctionnement s'effectue avec un seul groupe ou avec deux groupes.

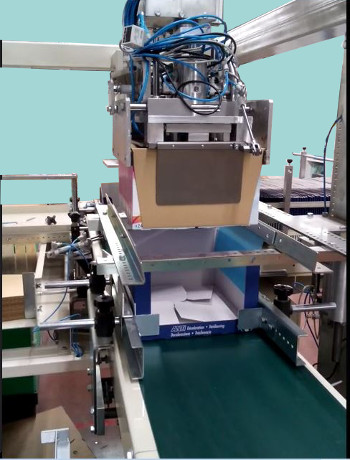

INSÉRANT LES BOÎTES
Le barquetteuse peut fonctionner en mode automatique ou manuel.
En mode manuel, les boîtes arrivant à la machine sont alignées pour créer les rangées requises ;
les rangées sont amenées à l'extérieur pour être insérées manuellement dans le barquette ouvert par l'opérateur.
En mode automatique, le barquette, après ouverture, avance sur le convoyeur de barquettes jusqu'à l'entonnoir de chargement.
L'entonnoir s'insère dans le barquette grâce à deux rabats pour faciliter l'insertion des boîtes.
La ou les rangées de boîtes sont saisies par la pince du robot qui, après avoir pris un couvercle,
prend les rangées, les amène sur l'entonnoir et les insère avec le couvercle dans le barquette.
Selon les modèles vous pouvez avoir :
prendre une rangée et la placer dans un barquette à une seule rangée
ou prendre deux rangées et les placer dans des plateaux à deux rangées
prendre deux rangées et les insérer dans deux plateaux à une seule rangée
Dans le cas de la préhension de deux rangées et de leur insertion dans deux barquetteS,
l'élément de préhension doit éloigner les deux rangées après la préhension pour pouvoir
les insérer dans deux entonnoirs distincts.

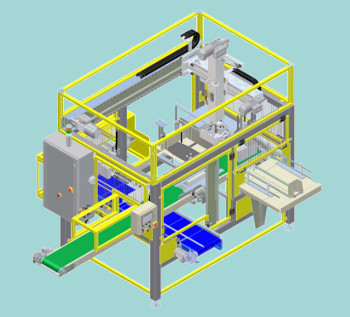

MODÈLES
La barquetteuse se distingue essentiellement en trois modèles en fonction du nombre de groupes d'ouverture de barquettes : un, deux ou trois groupes.
Le modèle avec un seul groupe d'ouverture peut remplir des barquettes à une ou deux rangées.
Il est possible de gérer les deux barquettes sur la même machine même si le changement de format n'est pas facile, puisqu'il faut remplacer l'unité de préhension du robot.
L'utilisation d'une barquetteuse à un seul groupe d'ouverture avec des barquettes à une seule rangée entraîne une réduction significative de la productivité.
En effet, le nombre de cas traités par cycle machine est divisé par deux.
Le modèle à deux groupes d'ouverture fonctionne avec des barquettes à une seule rangée.
La pince du robot accroche deux rangées de caisses et les insère dans deux barquettes séparés.
Les deux groupes d'ouverture alimentent deux entonnoirs distincts dans lesquels le robot insère simultanément les boîtes.
La machine a une productivité allant jusqu'à 90 boîtes/min.
La Barquetteuse à trois groupes d'ouvertures est l'union des deux modèles précédents.
Il peut fonctionner avec un groupe d'ouverture pour les barquettes à deux rangées ou avec deux groupes pour les barquettes à une seule rangée.
Le changement de format est automatique d'un bac à l'autre. La productivité est toujours de 90 caisses/min.
Il est clair que le coût de la machine est nettement supérieur à celui des deux modèles précédents.
ACCESSOIRES
Le barquetteuse peut être fournie avec un applicateur d'étiquettes qui scelle le couvercle sur la barquette.
Le sceau est appliqué des deux côtés du plateau.
L'application s'effectue en aval de l'entonnoir, avant la sortie du plateau de la machine.
