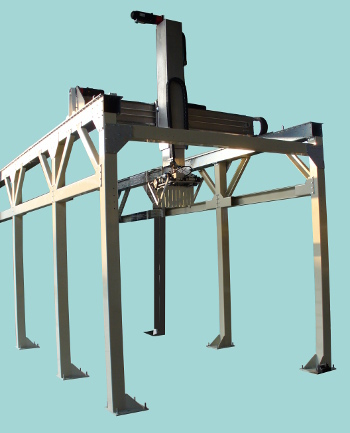

ROBOTS À PORTIQUE CARTÉSIEN POUR LA PALLETISATION

Le palettiseur qui utilise un robot à flux cartésien est capable de créer des îlots même de forme carrée, où les espaces des palettes peuvent être disposés à volonté.

Les palettiseurs cartésiens peuvent être fournis en 3 tailles :

• Taille moyenne, capacité jusqu'à 60 kg
• Taille lourde, portée jusqu'à 120 Kg
• Taille lourde, capacité jusqu'à 300Kg

Les palettiseurs à portique cartésien ont un axe vertical saillant. La machine standard peut palettiser de 3 à 7 emplacements de palettes simultanément. Un emplacement de palette peut être utilisé pour l'entrepôt de palettes et un autre pour l'entrepôt intercalaire.

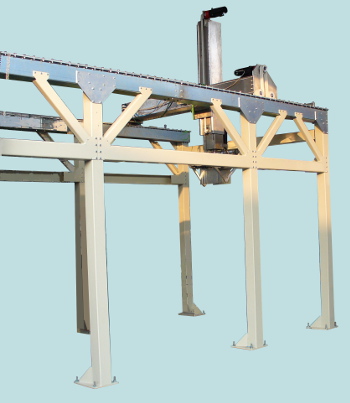

Dans les versions avec une hauteur de palettisation supérieure à 1800 mm, l'axe vertical peut être télescopique pour réduire les dimensions verticales.

Téléchargez le catalogue pdf des palettiseurs

Les caractéristiques essentielles sont:

• Palettiseur à portique cartésien à 3 ou 4 axes.
• Hauteur maximum palettisable 2500mm.
• Rotation de la pince pneumatique (0-90°) ou 0-360° avec un 4ème axe
• Productivité maximale 10 prélèvements par minute (sur un seul emplacement de palette)
• Axe vertical télescopique pour hauteurs de palettisation supérieures à 1800 mm.
• PLC Siemens S7-300.
• Panneau de commande à écran tactile couleur 7".
• Servomoteurs connectés à l'automate avec bus Profibus (uniquement avec automate Siemens).
• Guides de translation trempés et rectifiés avec chariots à recirculation de billes.
• Poids de levage maximum 80, 120, 300Kg (80Kg pour axe vertical télescopique et course > 2000mm).
• Hauteur maximale palettisable 2500mm.
• Protections périmétriques en treillis d'acier enduit de poudre.
