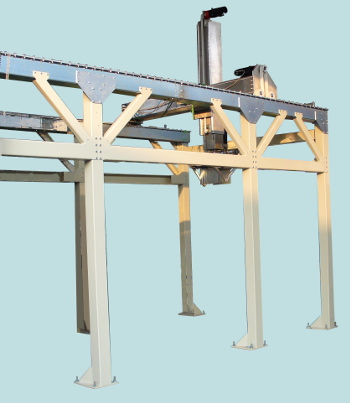

KARTESISCHE PORTAL-ROBOTER ZUR PALETTIERUNG

Der Palettierer mit kartesischem Portalroboter ist in der Lage, auch quadratische Inseln zu schaffen, auf denen die Palettenplätze nach Wunsch angeordnet werden können.

Kartesische Palettierer sind in 3 Größen lieferbar:

• Mittelgroß mit einer Kapazität von bis zu 60 kg
• Schwere Größe mit einer Kapazität von bis zu 120 kg
• Schwere Größe mit einer Kapazität von bis zu 300 kg

Die kartesischen Portalpalettierer haben eine vorstehende vertikale Achse. Die Standardmaschine kann 3 bis 7 Palettenplätze gleichzeitig palettieren. Ein Palettenplatz kann für das Palettenlager und ein weiterer für das Zwischenlagenlager genutzt werden.
Bei den Versionen mit einer Palettierhöhe über 1800 mm kann die vertikale Achse teleskopierbar sein, um die vertikalen Abmessungen zu reduzieren.

Laden Sie den PDF-Katalog der Palettierer herunter

Die wesentlichen Merkmale sind:

• Kartesischer Portalpalettierer mit 3 oder 4 Achsen.
• Maximale palettierbare Höhe 2400 mm.
• Drehung des pneumatischen Greifers (0-90°) oder 0-360° mit einer vierten Achse
• Maximale Produktivität 10 Zyklen pro Minute (auf einem einzigen Palettenplatz)
• Teleskop-Vertikalachse für Palettierhöhen über 1800 mm.
• PLC Siemens S7-300.
• 5,7-Zoll-Farb-Touchscreen-Bedienfeld.
• An die SPS angeschlossene Servomotoren über Profibus-Bus (nur bei Siemens SPS).
• Gehärtete und geschliffene Translationsführungen mit Kugelumlaufschlitten.
• Maximales Hubgewicht 80, 120, 300 kg (80 kg für Teleskop-Vertikalachse und Hub > 2000 mm).
• Perimeterschutz aus pulverbeschichtetem Stahlgeflecht.
