TRAGBARE SHEET-FEEDER ACRAB
Solaut produziert tragbare automatische Blechzuführungen zum Be-/Entladen, Laden und Entladen von Blechen und Platten.
Acrab-Tischanleger werden bei der Automatisierung des Produkthandlings in Druckern und Schneideplottern eingesetzt.
Allen Modellen gemeinsam ist das Vorhandensein einer Hebefläche (Tisch), die das zu ladende Produkt auf die Höhe bringt,
wo es von den Saugnäpfen erfasst werden kann.
Die von uns hergestellten Modelle der tragbaren Tischfutterautomaten sind:
Laden Sie den PDF-Katalog der Sheet-Feeder
SHEET-FEEDER ACRAB-T
Der Sheet-Feeder ACRAB-T ist eine Maschine zum Be- und Entladen von Schneideplottern.
Die besonderen Eigenschaften der Maschine sind 2:
- hohe Geschwindigkeit
- Möglichkeit der Entnahme vollständig geschnittener Blätter

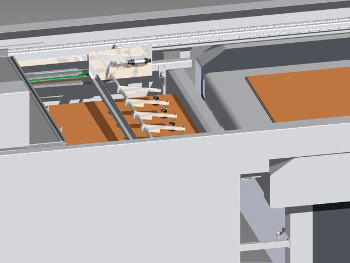

Die hohe Geschwindigkeit wurde durch ein Paar Greifelemente erreicht: Ein Vakuumtisch entnimmt den bearbeiteten Bogen vom Plottertisch.
Sobald der Bogen vom Plottertisch abgehoben wird, positioniert eine zweite Saugnapfanordnung den leeren Bogen.
Dank der Unabhängigkeit der beiden Be- und Entladegruppen beträgt der Zeitverlust für den Blechwechsel weniger als 2 Sekunden.
Durch die Verwendung eines Saugtisches zum Entfernen des Einzelblatts können Sie
sowohl das fertige Produkt als auch den Abfall entfernen.
Diese Funktion ermöglicht auch den Einsatz in der Papierverarbeitung.

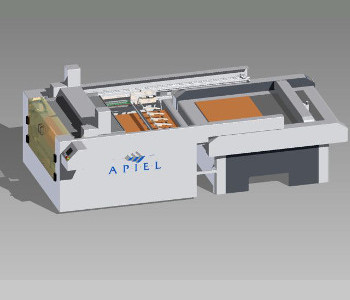

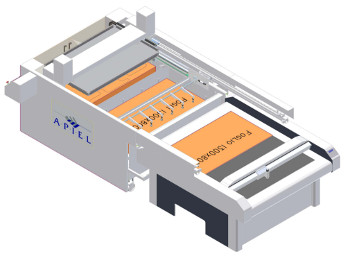

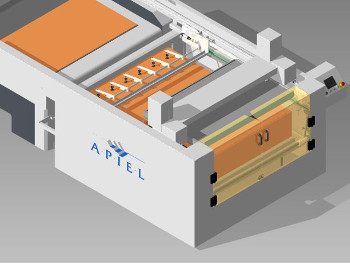

In den nebenstehenden Abbildungen sehen Sie, dass die zu schneidenden Blattpakete
im Inneren der Maschine gestapelt sind (orangefarbener Stapel links).
Die Einzelblätter werden rechts im Stapel abgelegt.
Beide Pfähle ruhen auf Hubflächen, die dank einer Reihe von Sensoren die Oberkante der Pfähle auf einer konstanten Höhe halten.
Dank der konstanten Griffhöhe ist es möglich, Systeme zur Vermeidung von Mehrfachgriffen (Luftlamellen,
Bürsten oder Lamellen) zu installieren.
Es ist möglich, Ultraschallsensoren einzusetzen, um zu überprüfen, ob nicht zwei Blätter gleichzeitig entnommen werden.
Die Blattzuführungen der ACRAB-T-Serie sind so dimensioniert,
dass sie mit einem bestimmten Plottermodell kombiniert werden können.
Dank des fahrbaren Rahmens lässt sich der automatische Lader ACRAB-T leicht bewegen,
Dadurch kann der Plotter auf herkömmliche Weise verwendet werden.
Der Feeder kann auf verschiedenen Plottern verwendet werden:
Die Maschine verfügt über eine integrierte Schalttafel.
Dank zweier Befestigungsarme ist es möglich, den Feeder am Plotter zu befestigen.
ACRAB-T-Bogenanleger sind in den folgenden Abmessungen erhältlich:
- Vorderseite 800 Tiefe 400
- Vorderseite 800 Tiefe 800
- Vorderseite 1350 Tiefe 800
- Vorderseite 1350 Tiefe 1200
Für den Betrieb des Bogenanlegers ist Folgendes erforderlich:
- Elektrische Stromversorgung 230V 1Kw
- Pneumatische Stromversorgung 5bar
- Anschluss an ein Gebläse zur Stromversorgung der Saugfläche
- Vorbereitung des Plotters für die Verbindung mit dem Feeder
SHEET-FEEDER ACRAB-CT

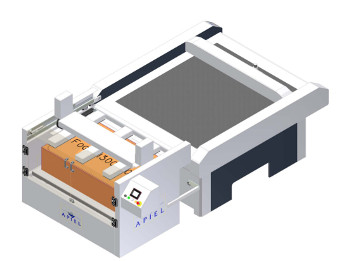

Die CT-Version des Sheet-Feeder wird zum Beladen von Schneideplottern oder allgemein zum Positionieren von Bogen verwendet.
Der Blatteinzug bietet die Möglichkeit, 1 bis 5 Blatt gleichzeitig einzulegen.
Die verschiedenen Modelle werden im Verhältnis zur Front und Tiefe hergestellt:
- Vorderseite: 800 Tiefe: 400/800
- Vorderseite: 1350 Tiefe: 800/1200
- Vorderseite: 1800 Tiefe: 1000/1600
- Vorderseite: 2270 Tiefe: 1200/2000

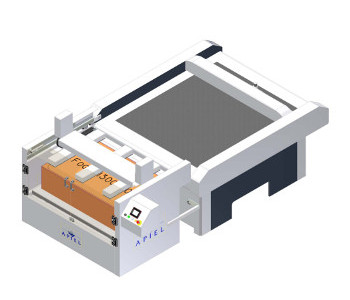

Die in der Abbildung dargestellte Maschine automatisiert das Laden von Blechen
und Platten auf große Band- und Schneideplotter.
Der Sheet-Feeder ist mit Rädern ausgestattet, die einen einfachen
Transport ermöglichen, wenn seine Verwendung nicht erforderlich ist.
Dank der einfachen Verbindung mit der Maschine ist es möglich,
den Sheet-Feeder auf mehreren Maschinen (Plottern unterschiedlicher Art und Größe) zu verwenden.
SHEET-FEEDER ACRAB-ST
Der Sheet-Feeder in der ST-Ausführung dient zur Entladung von Schneideplottern,
Flachbettdruckern oder allgemein zur automatischen Entnahme und Stapelung von Blatten.
Die verschiedenen Modelle werden im Verhältnis zur Front und Tiefe hergestellt:
- Vorderseite: 800 Tiefe: 400/800
- Vorderseite: 1350 Tiefe: 800/1200
- Vorderseite: 1800 Tiefe: 1000
Die Maschine in der nebenstehenden Abbildung wurde für die automatische Entladung eines Zund-Plotters entwickelt.
Die Maschine ist mit Saugplatten zum Entfernen von Einzelblättern ausgestattet.
SHEET-FEEDER ACRAB-FB
Der Sheet-Feeder bietet die Möglichkeit, 1 bis 5 Blatt gleichzeitig auf großformatigen
Tintenstrahl-Flachbettdruckern wie dem DURST RHO P10/250 einzulegen.
Dieses Feeder-Modell verliert die Tragbarkeit früherer Modelle.
Der Sheet-Feeder wird je nach Breite in zwei Modellen hergestellt:
- Vorderseite: 2500
- Vorderseite: 3200

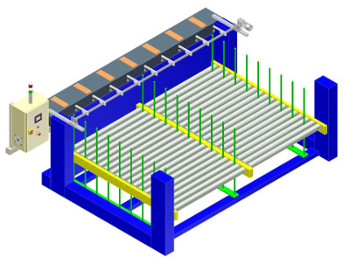

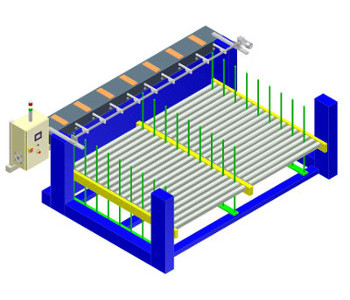

Der Sheet-Feeder ist in der Lage, Blatten, Platten und paneele auf den Großformatdrucker Durst Rho Pro 250 zu laden.
Der Sheet-Feeder besteht aus einem Bogenmagazin mit einer Hubrollenauflagefläche,
die den ersten Bogen in einer festen Position halten kann.
Der Rollenförderer zur Blattunterstützung ist mit einer Reihe von Führungen ausgestattet,
um ein oder mehrere Blätter (maximal 5) mit je nach Wunsch variierenden Abmessungen aufzunehmen.
Die Querposition der 3 internen Führungen ist mittels Handschellen und Höhenindikatoren einstellbar.
Die zweite Komponente des Sheet-Feeder ist der Querschneider: eine Reihe von Saugnäpfen mit einstellbaren Positionen,
die den/die Bogen einhaken und durch Drehen der Klappe anheben.
Eine Reihe von Düsen bläst Luft, um das Ablösen der an der ersten Seite haftenden Blätter zu erleichtern.
Der Querschneider fährt vor, um das Blatt auf die Antriebseinheit des Druckers zu bringen.
Die dritte Komponente des Sheet-Feeder ist die Antriebseinheit: Sie besteht aus einer Reihe von Stanzbändern,
die, angetrieben von einer Reihe von Vakuumerzeugern, den Bogen einhaken und ihn in den Drucker vorschieben.
