PALETTENSTAPLER
Solaut produziert automatische Vorrichtungen zur Beschickung von Palettierstationen
mit leeren Paletten sowie mit Paletten und Zwischenlagen.
Unsere Lösungen sind Feeder zur Beschickung einer oder mehrerer Palettierstationen
(Transport der Palette mit Rollenbahnen oder Kettenwerken).
Für die Beschickung von ein oder zwei Palettierplätzen bieten wir Säulenpalettenbeschicker an,
die mit einem speziellen Greifkopf auch die Zwischenlage aufbringen können.
Der Säulenpalettenbeschicker kann auch in der Depalettierung zum Entfernen der Zwischenlagen
von den Paletten während der Verarbeitung und zum Abtransport der Pattets nach der Entleerung eingesetzt werden.
Die von uns produzierten Modelle sind:

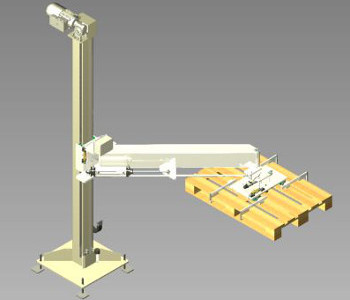

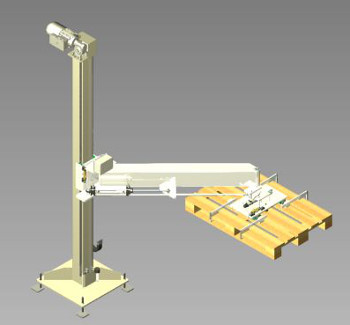

PALETTENSPENDER 0-90 PNEUMATISCHER
Wirtschaftliche Lösung zur Positionierung der aus dem entsprechenden Aufnahmekorb entnommenen Palette auf der Palettierstation.
Die Maschine kann auch zur Entnahme der entleerten Palette in Depalettierstationen eingesetzt werden.
Da die Drehung des Arms pneumatisch erfolgt und die Masse der Palette wichtig ist,
ist die Zyklusgeschwindigkeit nicht hoch und daher findet die Maschine Anwendung in Systemen mit niedriger/mittlerer Produktivität.
Wesentlichen Merkmale.:
- Betrieb als Palettenzuführer oder Stapler
- Vertikalhub nach Spezifikation (max 5mt)
- Säule mit Stützfuß oder mit Befestigungswinkeln zum Palettierer
- Maximaler Radstand Arm 2000mm
- Winkelweg einstellbar von 57° bis 102°
- Maximaler horizontaler Hub 2415 mm, was einer Armdrehung von 102° entspricht
- Die Palette dreht sich nicht, wenn sich der Arm dreht
- Vertikale Bewegung mit Servomotor oder Asynchronmotor mit oder ohne Positionierungsumrichter
- Vertikal schwebender Greifkopf

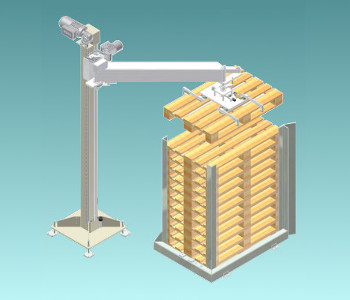

PALETTENSPENDER 0-90° ELEKTRISCHER
Maschine mit elektrischer Armdrehung, die dazu dient, die aus dem entsprechenden Aufnahmekorb
entnommene Palette auf der Palettierstation zu positionieren.
Die Maschine kann auch zur Entnahme der entleerten Palette in Depalettierstationen eingesetzt werden.
Da die Drehung elektrisch erfolgt und die Position elektronisch gesteuert wird,
kann der 0-90-Palettenspender in Hochgeschwindigkeitsanwendungen eingesetzt werden und
die Maschine findet daher Anwendung in Systemen mit hoher Produktivität.
Die Bewegungssteuerung erfolgt mit Positionierumrichtern, die von der Lenze c300 SPS über Feldbus gesteuert werden.
Dank der Echtzeitsteuerung von Bewegungsparametern wie Geschwindigkeit und Beschleunigung
können diese vom Setup aus angepasst werden und unterscheiden zwischen Bewegungen mit und ohne Last,
um die maximale Zyklusgeschwindigkeit zu erreichen.
Der Arm kann innerhalb der Grenzen von 0°-95° ??an jedem Punkt der horizontalen Ebene positioniert werden.
Wesentlichen Merkmale:
- Betrieb als Positionierer oder Stapler
- Vertikalhub nach Spezifikation (max 5mt)
- Maximaler Radstand Arm 2000mm
- Von der SPS gesteuerte Palettenaufnahme- und -freigabepositionen
-
- Maximaler horizontaler Hub 2828 mm, entspricht einer Armdrehung um 90°
- Die Palette dreht sich nicht, wenn sich der Arm dreht
- Bewegungen werden mit Positionierumrichter ausgeführt
- Vertikal schwebender Greifkopf

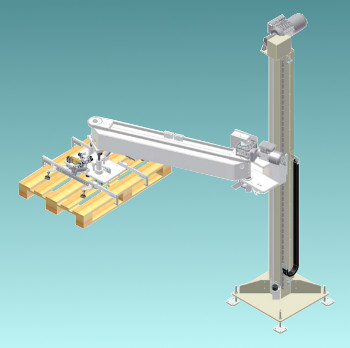

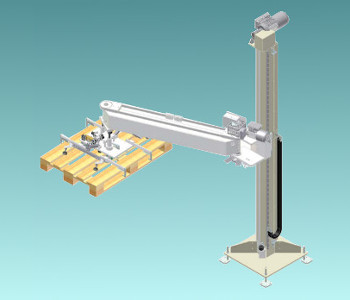

PALETTENSPENDER 0-270
Der Arm, der den Greifkopf trägt, ist um 270° drehbar und kann sich an jedem Punkt des Hubs positionieren.
Dank einer Zahnriemenübertragung dreht sich der Palettengreifkopf während der Armdrehung nicht.
Dank des sehr großen Hubs kann der Palettenanleger zur Positionierung der Paletten auf einem
oder zwei Palettenplätzen oder mit einem entsprechenden Greifkopf zur Positionierung der Leerpalette
und auch der Zwischenlage auf einem oder zwei Palettierplätzen genutzt werden.
Der gleiche Palettenzuführer kann auch an einer oder zwei Depalettierungsstationen
verwendet werden, um die Zwischenlagen und Paletten am Ende der Depalettierung zu entfernen.
Wesentlichen Merkmale:
- Betrieb als Positionierer oder Stapler
- Hohe Positioniergeschwindigkeit
- Vertikalhub nach Spezifikation (max 5mt)
- Maximaler Radstand Arm 2000mm
- Maximaler horizontaler Hub 4000mm entspricht einer Armdrehung um 180°
- Geschwindigkeiten über das Bedienfeld einstellbar
- Bewegungen werden mit zwei 250- und 750-W-Motoren ausgeführt
- Lenze SPS, Motoren und Umrichterpositionierer.
- Vertikal schwebender Greifkopf
- Greifkopf für Paletten oder Paletten und Zwischenlage

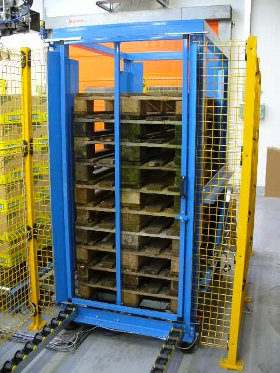

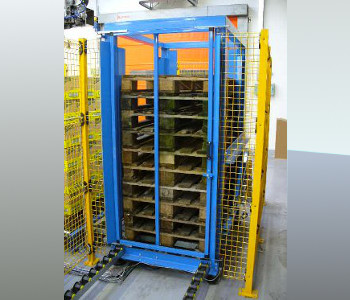

AUTOMATISCHE PALETTENSTAPLER
Solaut stellt automatische Palettenstapler zur Beschickung automatischer Palettierinseln her.
Wir stellen unseren Kunden zwei Modelle von Palettenstaplern zur Verfügung:
mit seitlicher Belastung
mit Frontlast.
Bei Ersterem wird der Palettenstapel von der Schmalseite her eingeschoben, bei Letzterem von der Breitseite.
Der Auswurf der Palette kann unterschiedslos von einer der drei freien Seiten (die 4. ist die Ladeseite) erfolgen.
Die Schäler sind für jede Palettengröße geeignet.
Wesentliche Merkmale sind:
- Pneumatische Steuerung.
- Ladekapazität 12 Paletten.
- Palettenauswurf mittels Kettenförderer.
- Querzentrierung für perfekte Palettenpositionierung.
