Startseite / Palettierer / Säulen-Deckblattaufleger
Solaut stellt automatische, auf Säulen Deckblattaufleger her, mit denen Zwischenschicht, Paletten sowie Zwischenschicht und Paletten positioniert werden können.
Die von uns hergestellten Säulen-Deckblattaufleger sind:
Laden Sie den PDF-Katalog der Säulen-Deckblattaufleger herunter
Klicken Sie für weitere Bilder
Der Säulen-Deckblattaufleger kann mit Höhe und Hub nach Kundenvorgabe geliefert werden. Die Länge des Arms (drehbares Element in der horizontalen Ebene) kann ebenfalls im Bereich von 1200 bis 2500 mm gewählt werden.

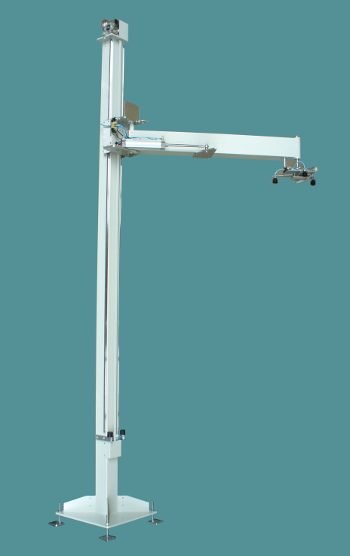

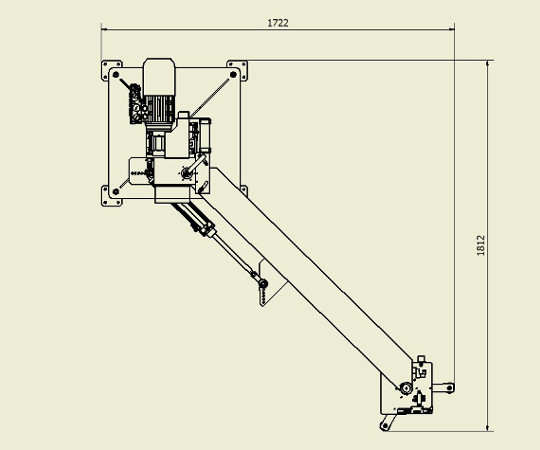

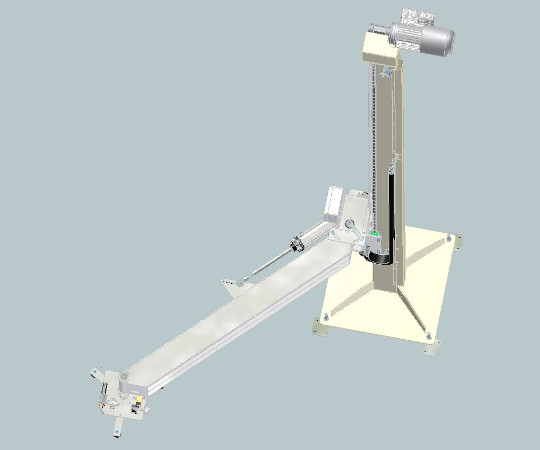

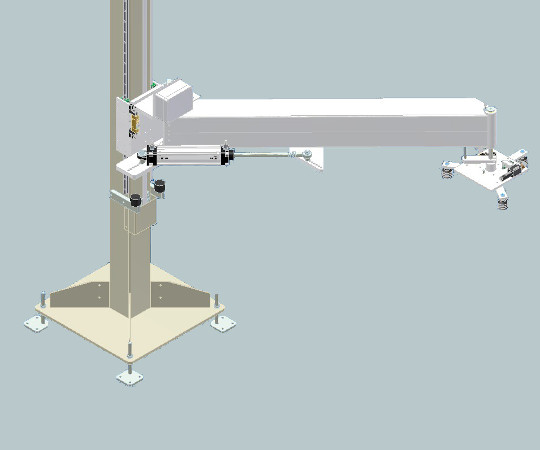

Der pneumatische 0-90-Säulen-Deckblattaufleger positioniert die Zwischenschicht auf einer Palette und entnimmt sie einem speziellen Zwischenschichtlager. Die gleiche Maschine kann zum Entfernen der Zwischenschicht von zu depalettierenden Paletten verwendet werden.
Der Säulen-Deckblattaufleger kann in drei verschiedenen Konfigurationen geliefert werden:
Die Drehung des Arms kann durch Verschieben der Zylinderbefestigungslöcher variiert werden. Die Position des Arms bei vollständig ausgefahrenem Zylinder wird durch den gewählten Hub nicht beeinflusst.
Wesentlichen Merkmale:

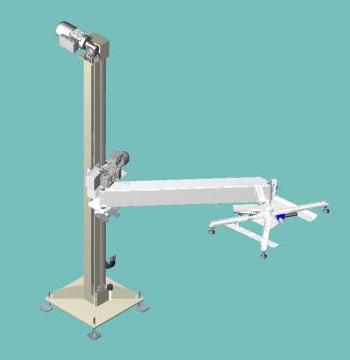

Der Arm, der den Zwischenlagen-Greifkopf trägt, ist um 270° drehbar und kann sich an jedem beliebigen Punkt entlang des Hubs positionieren. Dank eines pneumatischen Antriebs kann der Zwischenlagen-Greifkopf um einen Winkel von null bis 100° gedreht werden, um eine große Freiheit bei der Ausrichtung des Zwischenlagenmagazins in Bezug auf die Palette zu ermöglichen, auf die die Zwischenlage aufgebracht werden soll. Der Arm kann einen variablen Achsabstand für besondere Anforderungen im Zusammenhang mit den Gesamtabmessungen des Systems haben. Der Radstand kann zwischen 50 und 400 mm variieren.
Wesentlichen Merkmale:

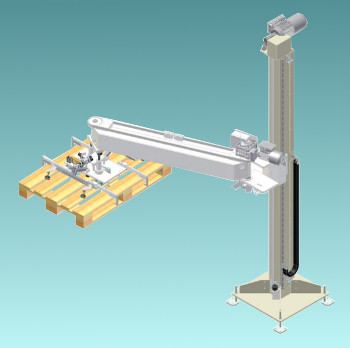

Dieser Deckblattaufleger positioniert sowohl die Palette als auch die Zwischenschicht. Der Deckblattaufleger mit festem Kopf ist eine Maschine, die dem 0-270-Deckblattaufleger ähnelt, jedoch mit einem Zahnriemengetriebe ausgestattet ist, das dafür sorgt, dass sich der Zwischenschicht- und Palettengreifkopf während der Drehung des Arms nicht dreht. Diese Funktion ist sehr nützlich, wenn der Deckblattaufleger eine Palette mit erheblicher Trägheit bewegen muss. Es kann an 3 oder 4 Stationen betrieben werden, beispielsweise wenn sowohl das Pad als auch die Palette auf 2 Palettenplätzen positioniert werden müssen.
Klicken Sie für weitere Bilder

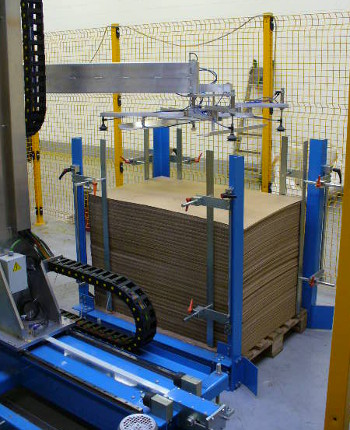

Um die Versorgung mit unseren Deckblattaufleger zu vervollständigen, produzieren wir Zwischenschichten Magazine in zwei verschiedenen Modellen. Wir verfügen über ein Lager mit fester Breite und ein Lager mit einstellbarer Breite. Die fragliche Breite ist die der Palette, auf der die Zwischenlagen platziert werden. Beide Modelle verfügen über verstellbare Führungen zur Anpassung an die Breite der Zwischenlagen. Die Führungen können mit Bürsten geliefert werden, um das Ablösen der angebrachten Zwischenschicht von den darunter liegenden zu erleichtern.
Die Standardabmessungen betragen 800x1200; Das einstellbare Modell erreicht 1200 x 1200. Wie bei allen unseren Produkten können die Abmessungen nach Kundenwunsch variiert werden.
