SCARA-INDUSTRIEROBOTER
SCARA-PALETTIERER
Solaut produziert 2 Modelle von SCARA-Industriepalettierrobotern:
- SCARA RC-Roboter mit 350° drehbarer Säule
- SCARA DA Roboter mit Doppelarm
Jedes Modell wird in zwei Versionen hergestellt:
- Schwere Ausführung zum Handling und Palettieren mit einer Nutztragfähigkeit von 120/180 kg.
- Mittlere Version zum Handhaben und Palettieren mit einer Nutzlast von 60 kg
Laden Sie den PDF-Katalog der industriellen Palettierroboter SCARA herunter

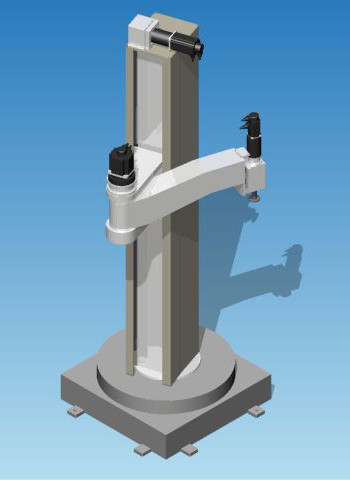

INDUSTRIEROBOTER SCARA 'RC SCHWER'

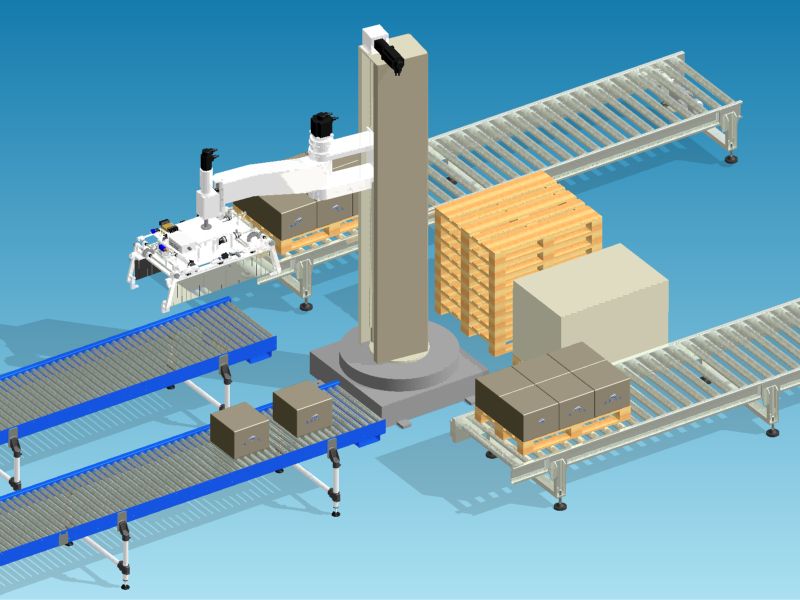

Der industrielle Palettierroboter von Scara ist eine Maschine mit hoher Produktivität;
Wird hauptsächlich zum Palettieren verwendet und kann auf einem oder zwei Palettenplätzen palettiert werden.
Von der Leistung her ähnelt sie Knickarm Palettiermaschinen.
Der maximale Vertikalhub der schweren Scaras beträgt 2500 mm, bei einer Palettierhöhe von 2400 mm.
Der Höhenbedarf ist begrenzt und eignet sich daher ideal für Anwendungen, bei denen der verfügbare Höhenraum begrenzt ist.
Die Säule ist um 350° drehbar, so dass Sie die Reichweite des Greifelements voll ausnutzen können.
Die als Palettierer eingesetzten Scaras sind mit einer speziell für die Palettierung entwickelten Software ausgestattet.
Hauptmerkmale des industriellen Palettierroboters Scara:
- Maximaler Aktionsradius der Greiferachse 2000mm.
- Minimaler Aktionsradius der Greiferachse 755 mm.
- 360° Drehung am Handgelenk.
- Palettierungsproduktivität bis zu 14 Zyklen pro Minute
- Servomotoren, gesteuert durch Lenze-SPS
- Bürstenlose Servomotoren von Lenze
- Spielfreie Reduzierstücke (< 1') für die Säule und das Winkelstück sowie spielarmes Planetengetriebe (< 5') für das Handgelenk
- 10-Zoll-Farb-Touchscreen-Bedienfeld
- Gehärtete und geschliffene Linearführungen mit Kugelumlaufwagen
- Maximales Hubgewicht 120 kg oder 180 kg (einschließlich Greifelement)
- Maximaler vertikaler Verfahrweg 2500 mm.

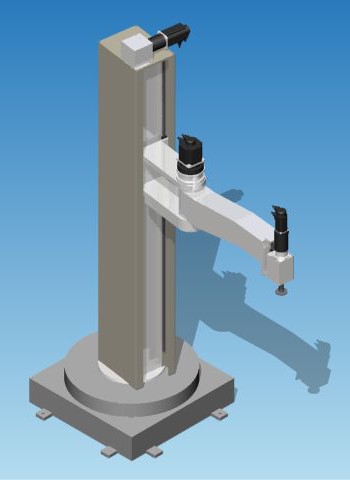

INDUSTRIEROBOTER SCARA 'RC MEDIUM'
Zum Handling und Palettieren kommt der Industrie-Palettierroboter SCARA Medium Medium zum Einsatz.
Im Vergleich zum schweren Modell sind die Abmessungen und damit das Betriebsvolumen geringer.
Der maximale Vertikalhub beträgt 1800 mm bei einer Palettierhöhe von 1700 mm.
Der Höhenbedarf ist begrenzt und eignet sich daher ideal für Anwendungen, bei denen der verfügbare Höhenraum begrenzt ist.
Die Säule ist um 350° drehbar, so dass Sie die Reichweite des Greifelements voll ausnutzen können.
Wesentlichen Merkmale:
- Maximaler Aktionsradius der Greiferachse 1500mm.
- Minimaler Aktionsradius der Greiferachse 513 mm.
- 360° Drehung am Handgelenk.
- Palettierungsproduktivität bis zu 14 Picks pro Minute
- Servomotoren, gesteuert durch Lenze-SPS
- Servomotoren und Getriebe mit den gleichen Eigenschaften wie das schwere Modell
- 10-Zoll-Farb-Touchscreen-Bedienfeld
- Gehärtete und geschliffene Linearführungen mit Kugelumlaufwagen
- Maximales Hebegewicht 60 kg (einschließlich Greifern).
- Maximaler vertikaler Verfahrweg 2000 mm.

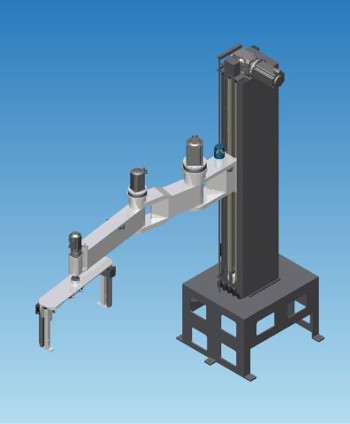

INDUSTRIEROBOTER SCARA 'DA SCHWER'
Der SCARA DA-Roboter unterscheidet sich vom RC-Modell dadurch, dass er keine rotierende Säule, sondern zwei rotierende Arme hat.
Bei fester Säule beträgt der maximale Vertikalhub mehr als 2500 mm und kann bis zu 4000 mm betragen.
Hauptmerkmale des schweren Scara DA-Roboters:
- Maximaler Aktionsradius der Greiferachse 2000mm.
- Minimaler Aktionsradius der Greiferachse 630 mm.
- Drehung des ersten Arms +/-57°.
- Drehung des zweiten Arms +/-60°.
- 360° Drehung am Handgelenk.
- Palettierungsproduktivität bis zu 14 Picks pro Minute
- Servomotoren, gesteuert durch Lenze-SPS
- Bürstenlose Servomotoren von Lenze
- Spielfreie Reduzierstücke (< 1') für die Drehungen der beiden Arme und spielfreie Umlaufgetriebe (< 5') für das Handgelenk
- 10-Zoll-Farb-Touchscreen-Bedienfeld
- Gehärtete und geschliffene Linearführungen mit Kugelumlaufwagen
- Maximales Hubgewicht 120 kg oder 180 kg (einschließlich Greifelement)
- Maximaler vertikaler Verfahrweg 4000 mm.

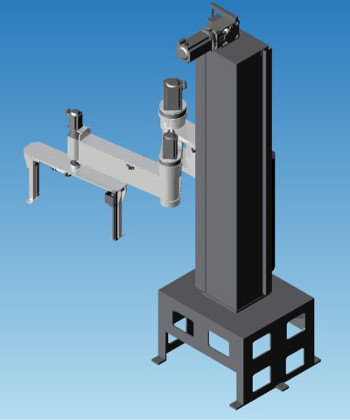

INDUSTRIEROBOTER SCARA 'DA MEDIUM'
Die mittlere Version des ROBOT SCARA DA unterscheidet sich von der schweren Version durch
eine reduzierte Handgelenkreichweite und einen reduzierten Abstand zwischen den Armen (1000+600).
Wesentlichen Merkmale:
- Maximaler Aktionsradius der Greiferachse 1600mm.
- Mindestarbeitsradius der Greiferachse 566mm.
- Drehung des ersten Arms +/-57°.
- Drehung des zweiten Arms +/-60°.
- Rotation am Handgelenk 360°.
- Servomotoren, gesteuert durch Lenze-SPS
- Servomotoren und Getriebe mit den gleichen Eigenschaften wie das schwere Modell
- 10"-Farb-Touchscreen-Bedienfeld
- Gehärtete und geschliffene Linearführungen mit Kugelumlaufwagen
- Maximales Hebegewicht 60 kg (einschließlich Greifer).
- Maximaler vertikaler Verfahrweg 4000 mm.
