Solaut stellt automatische Sheet-Feeder für Papier-, Kunststoff- und Metallbleche und -platten her.
Die von uns angebotenen Modelle werden in der Stromversorgung von Schneide- und Druckplottern,
Druck- und Siebdruckmaschinen, Montage- und Klebemaschinen eingesetzt.

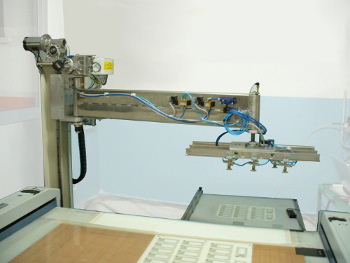

Der Sheet-Feeder in der nebenstehenden Abbildung ermöglicht die Entnahme des Bogens
aus dem Magazin und die Positionierung auf dem Arbeitstisch der Maschine.
Der bearbeitete Bogen wird vom Tisch entfernt und in das Magazin für bearbeitete Bögen gelegt.
Der Sheet-Feeder ist mit zwei Servomotoren ausgestattet: einem für die vertikale Verschiebung des Arms,
der den Bogenaufnahmekopf trägt, und einem für die Drehung des Arms.
Der Sheet-Feeder kann komplett mit Stützkonstruktionen für die zu bearbeitenden und zu verarbeitenden Bogen geliefert werden.
Die von uns produzierten Säulen Sheet-Feeder typen sind::
Laden Sie den PDF-Katalog der Säulen Sheet-Feeder herunter
SÄULEN SHEET-FEEDER 0-90
Diese Maschine ist auf dem Foto nebenan und im ersten Video auf der Seite abgebildet.
Der Arm, der den Blechgreifkopf trägt, kann von -45° bis +45° gedreht werden und
sich an jedem beliebigen Punkt entlang des Hubs positionieren.
Ein zweiter Gelenkarm verhindert, dass sich der Greifkopf während der Armdrehung mitdreht.
Durch Verschieben eines Stiftes an der Halteplatte des Greifkopfes ist es möglich,
den Greifkopf zusammen mit dem Arm zu drehen:
In diesem Fall wird durch die Drehung des Arms um 90° auch eine Drehung des Greifkopfes um 90° erreicht.
Wesentlichen Merkmale:
Maximale Armdrehung 90°
Armlänge (Arbeitsradius) von 1000 bis 1700
Maximaler linearer Hub von 1400 bis 2400 mm
Bewegungen werden mit zwei 400- und 750-W-Servomotoren ausgeführt
Greifkopf mit Saugnäpfen oder Vakuumoberfläche
Vertikal schwebender Greifkopf

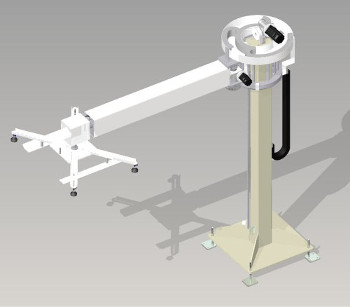

SÄULEN SHEET-FEEDER 0-270
Der Arm, der den Blechgreifkopf trägt, ist um 270° drehbar und kann sich an jedem
beliebigen Punkt entlang des Hubs positionieren.
Dank einer mechanischen Übertragung dreht sich der Blechgreifkopf während der Drehung des Arms nicht.
Der Blechgreifkopf kann mit einem pneumatischen Antrieb entlang der Armachse bewegt werden:
Der Hub kann zwischen 0 und 400 mm variieren.
Wesentlichen Merkmale:
Maximale Armdrehung 270°
Armlänge (Arbeitsradius) von 1200 bis 2000
Maximaler linearer Hub des pneumatischen Aktuators 400mm
Bewegungen werden mit zwei 400- und 750-W-Servomotoren ausgeführt
Greifkopf mit Saugnäpfen oder Saugfläche
Vertikal schwebender Greifkopf
GREIFKÖPFE FÜR BLÄTTER
Zum Greifen der Bleche fertigen wir Greifelemente mit Saugnäpfen oder Saugflächen
Hergestellten Modelle:
Verstellbarer Saugnapfkopf
Matrixkopf aus selbstausschließenden Saugnäpfen

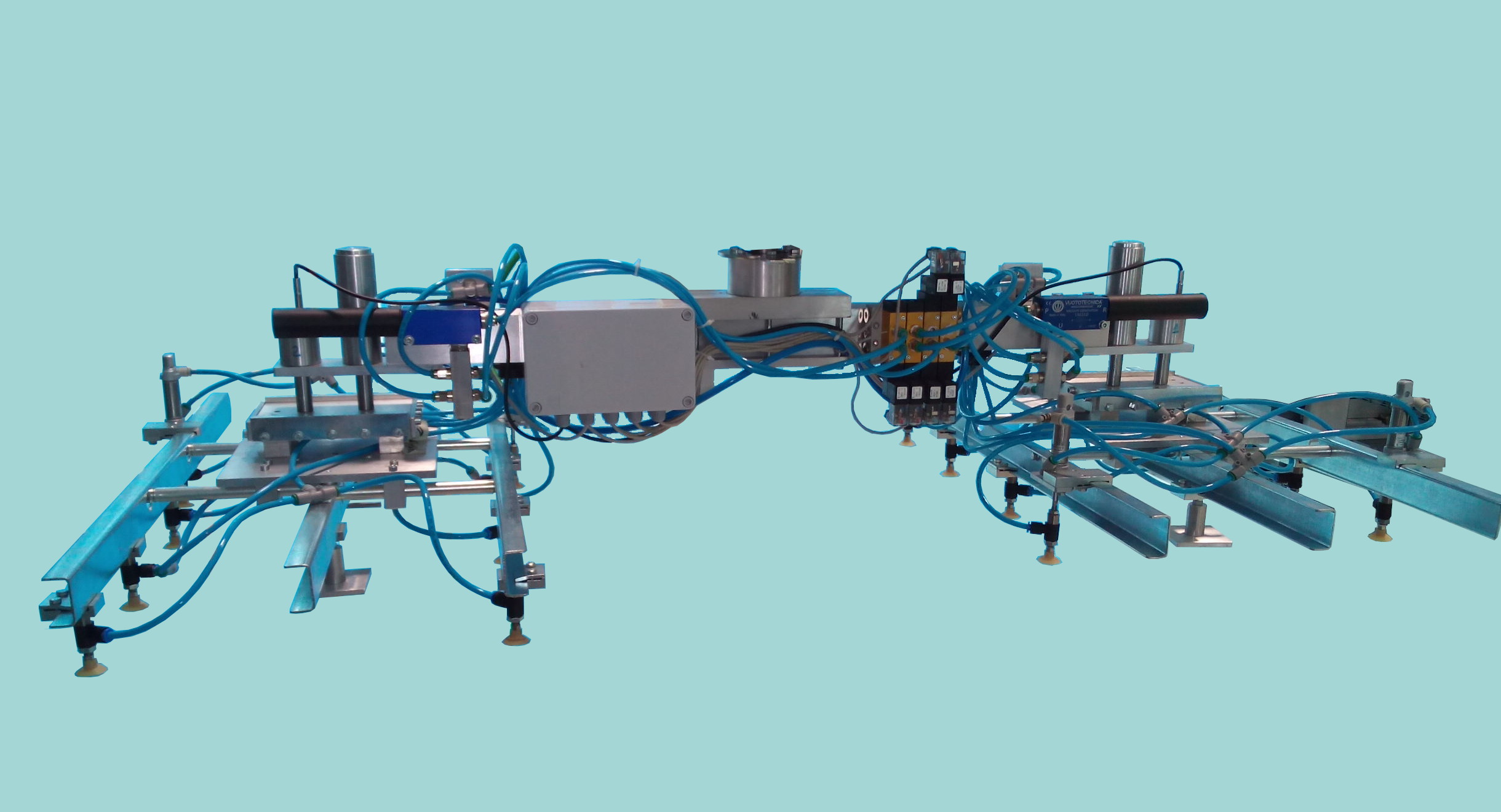

Doppelkopf für schnellen Wechsel
Aspirationspläne
Die doppelköpfigen Greifgruppen ermöglichen einen schnellen Wechsel des bearbeiteten
Blechs mit dem zu bearbeitenden Neublech.
