Solaut erstellt vertikale Sammelsysteme für den Einsatz in Zwischenpositionen von Transportlinien oder am Ende der Linie, die Verpackungsmaschinen verlässt.
Die von uns hergestellten Akkumulatoren sind in zwei Typen unterteilt:
Laden Sie den PDF-Katalog der Speichergeräte herunter
Die Funktion dieser Elemente besteht darin, Lungen/Puffer innerhalb von Transportleitungen zu schaffen. Dieser Maschinentyp ermöglicht die Ansammlung quaderförmiger Produkte mit kleinen Abmessungen wie Kisten und Tabletts, deren Höhe gleich oder niedriger als die kleinere der beiden anderen ist. Mit vertikalen Akkumulatoren können Sie:
Der Akkumulator besteht aus vier Elementen, die jeweils einzeln versorgt werden können:
Bei der Be-/Entladerollenbahn handelt es sich um eine Rollenbahn mit reduzierter Teilung und einem Rollendurchmesser von 50 mm (32 mm). Der Staukamm läuft zwischen den Rollen hindurch, um das Produkt vom Rollenförderer zu entfernen. Der Akkumulator verfügt über eine Reihe von Kämmen, die mit dem vom Band entnommenen Produkt gefüllt werden. Der Akkumulator ist gesättigt, wenn alle Kämme Produkt befördern. Die Entladephase erfolgt durch das Absenken eines Kamms nach dem anderen, um das Produkt auf den Rollenförderer freizugeben. Nachdem das Produkt von der Rollenbahn entnommen wurde, wird ein weiterer Kamm abgesenkt.
Die rotierenden Akkumulatoren unserer Produktion finden Anwendung am Ende von Verpackungslinien und insbesondere
am Ausgang einer Verpackungsmaschine und ermöglichen die Stauung des verarbeiteten Produkts.
Das angesammelte Produkt wird nicht wieder auf die Linie gebracht, sondern von einem Bediener entnommen, der es zur Endverpackung in Behälter einfüllt.

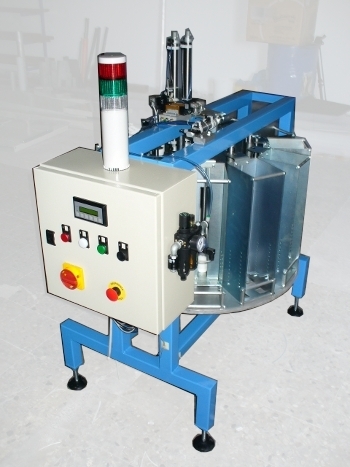

Der vertikale Sammeldrehtisch besteht aus einem typischerweise 12-Positionen-Indexer, auf dem eine kreisförmige Platte befestigt ist, die herausnehmbare Behälter trägt. Die Behälter nehmen das Produkt auf, das von einem Förderband kommt; Jeder Behälter verfügt über eine vertikal bewegliche Platte, die das aufzufangende Produkt trägt. Die Platten werden durch ein Paar pneumatischer Zylinder vertikal bewegt. Ein erster Zylinder hebt die Containerplatte an, bevor sie in die Ladeposition geht. Wenn sich der Indexer um einen Schritt bewegt, bringt er einen leeren Behälter mit ganz nach oben gerichteter Platte in die Ladeposition. Eine am Produktankunftsförderband installierte Fotozelle erkennt und zählt die Ankunft jeder Produkteinheit. Eine zweite, im oberen Teil des Behälters positionierte Vorrichtung steuert das Absenken der Stückhalteplatte während der Ankunft des Produkts, um die Stützposition des ankommenden Produkts konstant zu halten. Sobald die Stückzahl für das Magazin erreicht ist, fährt die Platte in die untere Position und der Indexierer rückt einen Schritt vor.
Die Behälter mit dem Produkt werden von einem Bediener entleert: Um die Produktentnahme zu erleichtern, sind die Behälter abnehmbar.
Dieser Akkumulator wird komplett geliefert mit:
