DISPOSITIVOS DE ACUMULACIÓN VERTICALES
Solaut crea sistemas de acumulación vertical para ser utilizados en posiciones intermedias
de líneas de transporte o al final de línea de salida de máquinas envasadoras.
Los acumuladores producidos se dividen en dos tipos:
Descarga el catálogo en pdf de dispositivos de acumulación
ACUMULADORES RECTOS CON ACUMULACIÓN VERTICAL
La función de estos dispositivos es crear pulmones dentro de las líneas de transporte.
Este tipo de máquina permite la acumulación de productos con forma de paralelepípedo
de pequeñas dimensiones como cajas y bandejas con una altura igual o inferior a la menor de las otras dos.
Los acumuladores verticales le permiten:
- reducir las dimensiones totales destinadas al pulmón.
- el producto se devuelve a la línea de transporte con la misma orientación en la que fue recogido
- Acumulación de productos paralelepípedos difíciles de acumular en mesas horizontales.
El acumulador consta de cuatro elementos, cada uno de los cuales se puede suministrar por separado.:
- mecanica del acumulador vertical
- transportador de rodillos de intercambio
- sistema eléctrico a bordo de la máquina
- cuadro eléctrico también con PLC, panel operador y software de control
El transportador de rodillos de intercambio es un transportador de rodillos de paso reducido de 50 mm
con un diámetro de rodillo de 32 mm.
El peine acumulador pasa entre los rodillos y retira el producto del transportador de rodillos.
El acumulador dispone de una serie de peines que se rellenan con el producto retirado de la cinta..
El acumulador está saturado cuando todos los peines llevan producto..
La fase de descarga se produce bajando un peine a la vez para liberar el producto sobre el transportador de rodillos..
Una vez finalizada la evacuación del producto del transportador de rodillos, se baja otro peine.

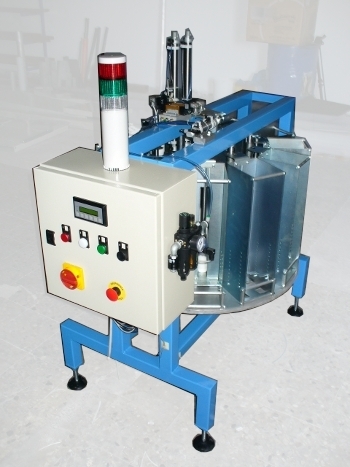

MESA GIRATORIA DE ACUMULACIÓN VERTICAL
Las mesas de acumulación giratorias de nuestra producción encuentran aplicación al final de las líneas de envasado y,
en particular, a la salida de una máquina envasadora, permitiendo la acumulación del producto procesado.
El producto acumulado no se vuelve a poner en línea, sino que es retirado por un operador
que lo introduce en contenedores para su embalaje final.
La mesa giratoria de acumulación vertical se compone de un indexador típicamente de 12 posiciones,
sobre el cual se fija una placa circular que soporta contenedores extraíbles.
Los contenedores acogen el producto procedente de una cinta transportadora;
cada contenedor tiene una placa móvil verticalmente que soporta el producto a acumular.
Las placas se mueven verticalmente mediante un par de cilindros neumáticos.
Un primer cilindro levanta la placa del contenedor antes de que entre en la posición de carga.
Cuando el indexador se mueve un paso, lleva un contenedor vacío a la posición de carga con la placa completamente hacia arriba.
Una fotocélula, instalada en la cinta transportadora de llegada del producto, detecta y cuenta la llegada de cada unidad de producto.
Un segundo colocado en la parte superior del contenedor controla el descenso de la placa portapiezas
durante la llegada del producto para mantener constante la posición de apoyo del producto que llega.
Una vez completado el número de piezas para el cargador, la placa se desplaza a la posición inferior y el indexador avanza un paso.
Los contenedores con el producto son vaciados por un operador: para facilitar la extracción del producto, los contenedores son extraíbles.
Este acumulador se suministra completo con:
- cuadro eléctrico con un PLC Omron CP1L
- panel operador
- columna de luz de señalización
- software de control y diagnóstico
- grupo filtrante, regulación con presostato
