El alimentador de hojas tipo pórtico se utiliza para automatizar la carga, descarga o carga/descarga de hojas y paneles en cintas y plotters de corte de gran formato.
Las dimensiones pueden alcanzar un máximo de 3200 mm y el peso máximo cargable es de 30 kg.
La longitud de la hoja no tiene límites sino que depende únicamente de la capacidad del plotter de corte.
La maquinaria, desde el punto de vista técnico, consta de un bastidor de soporte con cuatro columnas en el suelo y sobre el que se desliza una viga.
A este último se conectan 3 brazos elevadores que, mediante ventosas, enganchan y levantan la chapa.
Las hojas a cargar están contenidas en un soporte especial que se suministra por separado.
La máquina también está equipada con una barrera fotoeléctrica de seguridad para proteger el área de operación.
Este modelo de comedero también está disponible en la versión MC 2500, en la que las dimensiones pueden alcanzar un máximo de 2500 mm y el peso máximo aplicable es de 30 kg.
Descarga el catálogo en pdf de alimentadores de hojas
ALIMENTADOR DE HOJAS PÓRTICO MC3200

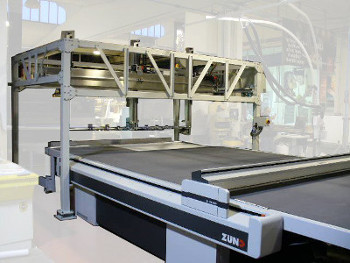

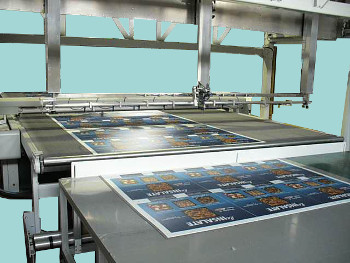

La máquina en la figura al lado ilustra la aplicación de un alimentador de hojas MC3200 a un plotter de corte Zund G3 3XL-3200.
En la aplicación, el alimentador de hojas automatiza únicamente la carga del trazador.
El alimentador de hojas, al tener tanto la parte mecánica como el cuadro eléctrico en altura (a una altura superior a 2 metros),
permite utilizar el plotter incluso en funcionamiento manual, realizado por un operador.
Además de suministrar el alimentador de hojas, Solaut se encarga de la interconexión plotter-alimentador de hojas,
ya sea adquiriendo señales del plotter o insertando sensores para detectar el estado funcional del plotter.
Características esenciales:
Carga, descarga, carga/descarga
Tomando sábanas y platos.
Fijación con línea de ventosas
Memorización de procesos
Protección en 3 lados con barrera de seguridad.
Peso máximo de losa 30Kg
Recorrido horizontal máximo 6000 mm
Fuente de alimentación de 230V
Se requiere suministro neumático
ALIMENTADOR DE HOJAS PORTAL MC2500
La versión pequeña de los alimentadores MC conserva todas las características de la versión 3200.
El alimentador de pórtico MC2500 se combina con trazadores como el Zund G3 2XL.
