ALIMENTADOR PORTÁTIL ACRAB
Solaut produce alimentadores automáticos de hojas portátiles para carga/descarga, carga y descarga de hojas y planchas.
Los alimentadores de mesa Acrab se utilizan en la automatización del manejo de productos en impresoras y trazadores de corte.
La característica común a todos los modelos es la presencia de una superficie elevadora (mesa)
que lleva el producto a cargar hasta el nivel donde las ventosas pueden agarrarlo.
Los modelos de comederos de mesa portátiles que producimos son:
Descarga el catálogo en pdf de alimentadores de hojas portátil.

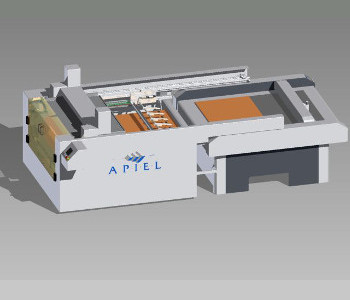

ALIMENTADOR DE HOJAS ACRAB-T
El alimentador de hojas ACRAB-T es una máquina destinada a la carga y descarga de plotters de corte.
Las características peculiares de la máquina son 2:
- alta velocidad
- posibilidad de retirar hojas cortadas enteras

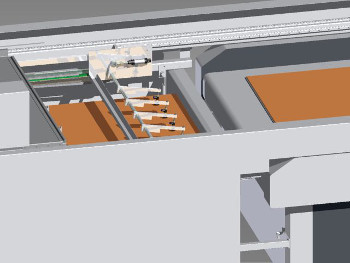

La alta velocidad se logró con un par de elementos de agarre: una mesa de vacío retira la hoja procesada de la mesa del trazador.
Tan pronto como se levanta la hoja de la mesa del trazador, un segundo conjunto de ventosa posiciona la hoja en blanco.
Gracias a la independencia de los dos grupos de carga y descarga, el tiempo perdido en la sustitución de la chapa es inferior a 2 segundos.
El uso de una mesa de succión para retirar la lámina cortada permite retirar tanto el producto terminado como los residuos.
Esta característica también permite su aplicación en papelería.

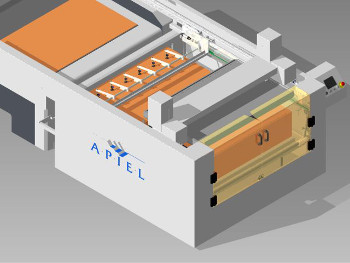

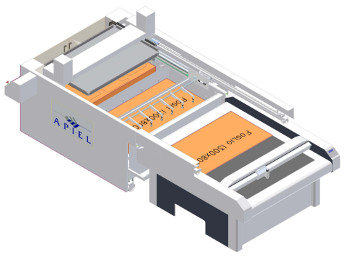

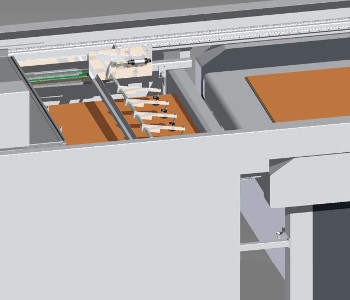

En las figuras al lado se puede ver que los paquetes de hojas a cortar están apilados dentro de la máquina (pila naranja a la izquierda).
Las hojas sueltas se colocan en la pila de la derecha.
Ambos pilotes descansan sobre superficies elevadoras que, gracias a una serie de sensores, mantienen el borde superior de los pilotes a una altura constante.
Gracias a la altura de agarre constante es posible instalar sistemas para evitar agarres múltiples (aspas de aire, cepillos o láminas).
Es posible insertar sensores ultrasónicos para verificar que no se tomen 2 hojas a la vez.
Los alimentadores de hojas de la serie ACRAB-T están dimensionados para combinarse con un modelo de trazador específico.
Gracias al chasis con ruedas, el cargador automático ACRAB-T se puede mover fácilmente, permitiendo utilizar el plotter de forma tradicional.
El alimentador se puede utilizar en diferentes trazadores: la máquina tiene un cuadro eléctrico integrado.
Gracias a dos brazos de fijación es posible fijar el alimentador al plotter.
Los alimentadores de hojas ACRAB-T están disponibles en las siguientes dimensiones:
- Frente 800 profundidad 400
- Frente 800 profundidad 800
- Frente 1350 profundidad 800
- Frente 1350 profundidad 1200
Para su funcionamiento el alimentador de hojas requiere:
- Fuente de alimentación 230V 1Kw
- Fuente de alimentación neumática 5bar
- Conexión a un soplador para alimentar la superficie de succión.
- Preparación del trazador para interactuar con el alimentador de hojas.
ALIMENTADOR DE HOJAS ACRAB-CT
La versión CT del alimentador de hojas se utiliza para cargar plotters de corte o en general para posicionar hojas.
El alimentador de hojas ofrece la posibilidad de cargar de 1 a 5 hojas al mismo tiempo.
Los distintos modelos se fabrican en relación al frente y la profundidad:
- Frente: 800 profundidad: 400/800
- Frente: 1350 profundidad: 800/1200
- Frente: 1800 profundidad: 1000/1600
- Frente: 2270 profundidad: 1200/2000

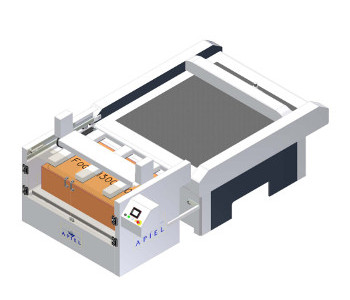

La máquina que se muestra en la figura funciona automatizando la carga de láminas y paneles en cintas grandes y trazadores de corte.
El comedero está equipado con ruedas que lo hacen fácilmente transportable si no es necesario su uso.
Es posible utilizar el alimentador de hojas en múltiples máquinas (plotters de diferentes tipos y tamaños)
gracias a la simplicidad de interconexión con la máquina.
ALIMENTADOR DE HOJAS ACRAB-ST
El alimentador de hojas versión ST se utiliza para la descarga de plotters de corte,
impresoras planas o en general para la extracción y apilado automático de hojas.
Los distintos modelos se fabrican en relación al frente y la profundidad:
- Frente: 800 profundidad: 400/800
- Frente: 1350 profundidad: 800/1200
- Frente: 1800 profundidad: 1000

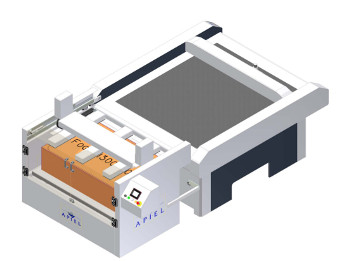

La máquina de la figura de al lado fue creada para la descarga automática de un plotter Zund.
La máquina está equipada con placas de succión para retirar las hojas cortadas.
ALIMENTADOR DE HOJAS ACRAB-FB
El alimentador ofrece la posibilidad de cargar de 1 a 5 hojas simultáneamente en impresoras planas de inyección de tinta de gran formato como la DURST RHO P10/250.
Este modelo alimentador pierde la portabilidad de los modelos anteriores.
El comedero se fabrica en dos modelos, en función del ancho:
- Frente: 2500
- Frente: 3200

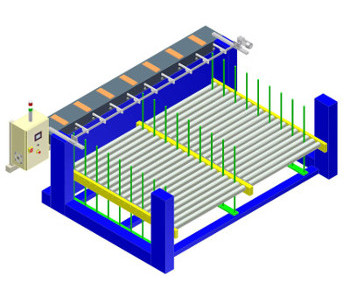

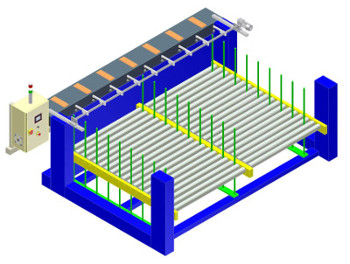

El alimentador de hojas puede cargar hojas, paneles y planchas en la impresora de gran formato Durst Rho Pro 250.
El alimentador de hojas consta de un almacén de hojas con una superficie de apoyo de rodillos
elevador capaz de mantener la primera hoja en una posición fija.
El transportador de rodillos de soporte de hojas estará equipado con una serie de guías para contener una o más hojas (máximo 5)
con dimensiones variables según se desee.
Las 3 guías internas tienen su posición transversal regulable mediante esposas e indicadores de altura.
El segundo componente del alimentador de hojas es la laminadora: una serie de ventosas con posiciones regulables,
que enganchan la/s hoja/s y la levantan girando la solapa.
Una serie de boquillas soplan aire para facilitar el despegue de las hojas pegadas a la primera.
La laminadora avanza para llevar la hoja a la unidad impulsora de la impresora.
El tercer componente del alimentador de hojas es la unidad motriz:
formada por una serie de cintas perforadoras que, alimentadas por una serie de generadores de vacío,
enganchan la hoja y la hacen avanzar dentro de la impresora.
