homepage / transportadores / mesa de accumulacion
Solaut crea mesas de acumulación para ser utilizadas en posiciones intermedias de líneas de transporte.
Las mesas de acumulación de producto se dividen en dos tipos:
Descarga el catálogo en pdf de tablas de acumulación
Las mesas de acumulación con recirculación horizontal generalmente se insertan dentro de una sección transportadora para permitir tanto la acumulación como la división del producto en múltiples líneas de salida. Los productos acumulables son botellas de sección circular o productos similares. La figura muestra un ejemplo de mesa de acumulación: un par de motores recirculan el producto.
La estructura del transportador puede ser de acero pintado, galvanizado o inoxidable.

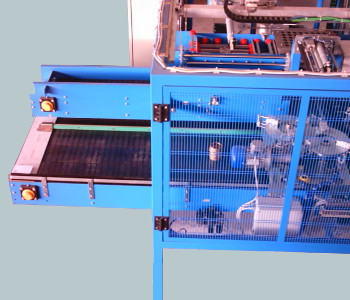

La figura al lado representa una mesa de acumulación especial, creada para una industria mecánica. Los productos acumulados son anillos de rodamiento. En esta aplicación la entrada del producto no consiste en una cinta transportadora. Los productos son introducidos por un robot pórtico que retira las anillas de una caja.

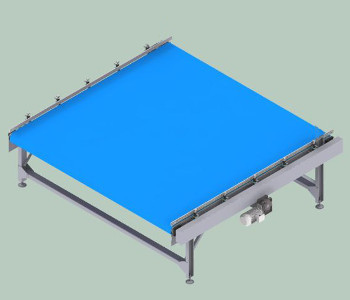

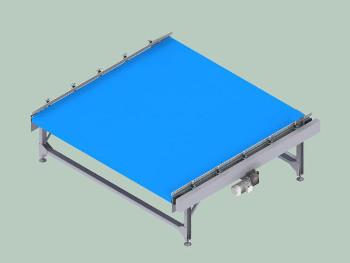

Las mesas de acumulación horizontal son transportadores de banda modulares o de de charnela de gran ancho (hasta 3 metros) con longitudes de hasta 6 metros. Este acumulador se utiliza como buffer para insertar entre máquinas de la planta. Las mesas de acumulación horizontales, durante la carga, trasladan la alfombra en una dirección; durante la fase de descarga la dirección del movimiento es opuesta. Para conseguir el doble sentido del movimiento, la transmisión por correa se realiza con dos ejes de transmisión en los dos extremos de la mesa. Para mover la alfombra podemos proponer dos soluciones:
En los modelos con motor dual, cada eje es movido por un motorreductor dedicado;
el movimiento se controla mediante un embrague que conecta el reductor al eje con los piñones de transmisión por correa.
En los modelos con motor central disponemos de un único motorreductor montado en el centro de uno de los dos laterales.
El movimiento se transmite a los dos ejes mediante una cadena que engrana con dos piñones que controlan el movimiento
de los dos ejes que impulsan la correa.
Los piñones no están montados rígidamente sobre el eje sino que transmiten el par motor a través de una articulación con 120° de juego angular.
Gracias a la gran holgura, el eje loco es arrastrado por la correa y no por la cadena.
Características esenciales:
Las mesas de acumulación bidireccionales se dividen en dos familias según si los productos se acumulan de forma no ordenada o ordenados por filas.
Se requiere una acumulación ordenada de aquellos productos con forma de paralelepípedo u ovalada
que se extraen en filas ordenadas del transportador y deben reinsertarse en el transportador en el mismo orden.

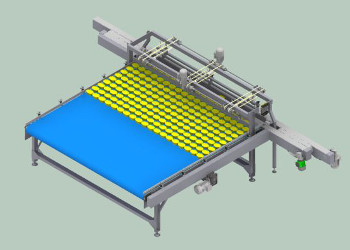

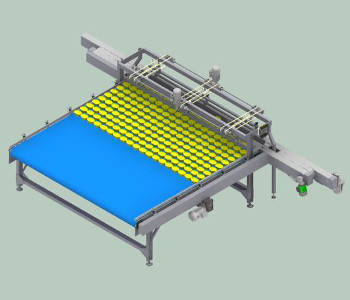

El movimiento de las filas ordenadas se realiza mediante un par de desviadores móviles
controlados por servoaccionamientos que se insertan en el transportador de línea y una vez creada la fila
la desplazan sobre la mesa.
Los movimientos de la mesa son pasos de longitud igual al ancho de la fila de productos más la distancia entre las filas.
La posición de la correa se registra mediante un codificador montado en el eje de transmisión.
La reintroducción de los productos acumulados en la línea puede realizarse en filas enteras
si es posible crear suficiente espacio en la banda transportadora para la introducción de una fila completa.
Si esta última condición no es posible y, por tanto, los productos deben volver a ponerse en línea
en pequeños grupos, se deberá introducir una banda medidora.
La banda dosificadora es paralela a la banda transportadora y recibe los productos a través de un desviador.
Las filas se crean en el cinturón de medición antes de pasar a la mesa.
Los productos acumulados se devuelven a la línea moviendo primero una fila desde la mesa hasta la banda dosificadora.
Los productos se vuelven a poner en línea, deteniendo el flujo en la banda principal mediante un tope y colocando
en la línea uno o más productos presentes en la banda dosificadora.
Todos los parámetros del sistema se pueden ingresar o modificar en el panel operador del panel
eléctrico de la mesa de acumulación..

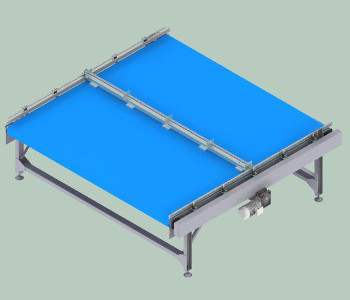

Una aplicación típica es el sector del embotellado, donde los productos tienen principalmente forma circular. A la mesa base se le añade un lado de contención transversal apoyado sobre la banda modular. El lateral tiene un eje de equilibrio de cadena que mantiene el lateral perpendicular a la dirección del movimiento de la banda. El lateral controla dos microinterruptores ubicados en los extremos de la mesa en las posiciones de mesa llena y vacía.
