ALICATES PARA MANIPULACIÓN Y PALETIZACIÓN DE CAJAS Y FAJOS
Solaut fabrica pinzas para paletizar y despaletizar cajas y paquetes.
También creamos sistemas de agarre especiales para manipulación industrial en general.
Solaut también produce elementos de agarre para bolsas, para láminas y paneles, para botellas y flascos;
Los enlaces a las páginas dedicadas se enumeran a continuación:
Solaut produce 7 tipos de pinzas para robots, que pueden suministrarse tanto junto con nuestros paletizadores como por separado.
En todos los modelos podemos mover las placas de agarre mediante servomotor y husillo de bolas.
Los tipos de pinzas que fabricamos son:
Descarga el catálogo pdf de pinzas
haga clic para más imágenes

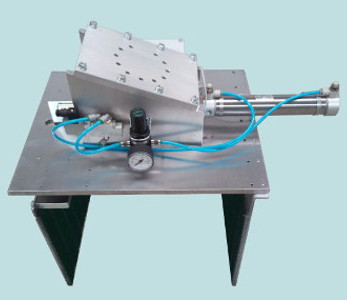

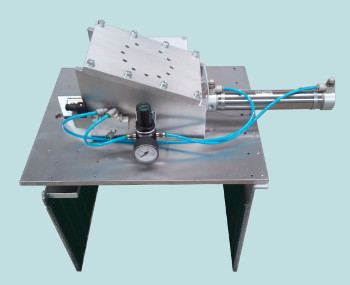

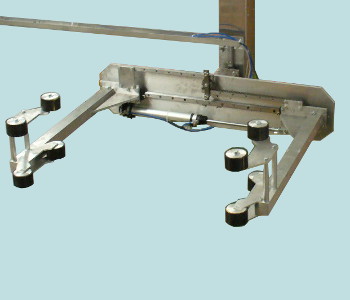

PINZAS PARALELOS CON MORDAZA FIJA
Pinzas paralelos con una mandíbula fija y una mandíbula móvil disponibles en las siguientes versiones:
- ancho de la mandíbula 400mm carrera 150mm.
- ancho de la mandíbula 800mm carrera 200mm.
Accesorios instalables:
- ganchos de agarre de paletas.
- ventosas de agarre de capa intermedia.
- ventosas para capa intermedia y ganchos para paletas.
- actuador de rotación 0-90°.
Este tipo de pinza es adecuada para agarrar cajas, paquetes y bandejas.
Los bultos deberán tener suficiente rigidez lateral para permitir su elevación.
La fuerza de agarre se puede ajustar con un regulador de presión especial (en el caso de pinzas neumáticas).
Estas pinzas son la solución más económica para la manipulación de productos.
haga clic para más imágenes

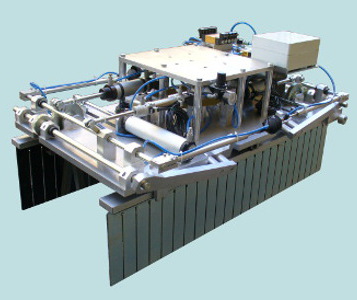

PINZAS PARALELAS AUTOCENTRADORAS

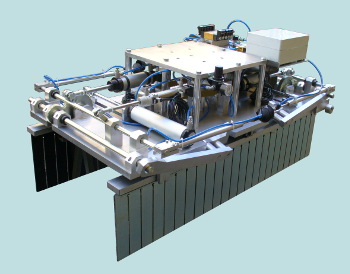

La figura al lado muestra una pinza autocentrante de 1200 mm de largo utilizada para paletizar
con un robot Comau Smart5 Pal 260.
La pinza robótica es capaz de paletizar una fila completa de cajas/paquetes en un europalet.
La pinza robótica está equipada con ganchos de agarre de palés y ventosas entre capas.
Pinzas autocentrantes disponibles en las siguientes versiones.:
- ancho de pinzas de dos mordazas autocentrantes 400mm.
- ancho de pinzas de dos mordazas autocentrantes 800mm.
- ancho de pinzas de dos mordazas autocentrantes 1200mm.
Accesorios instalables:
- ganchos de agarre de paletas.
- ventosas de agarre de capa intermedia.
- ventosas para capa intermedia y ganchos para paletas.
- actuador de rotación 0-90°.
Las pinzas autocentrantes son dispositivos de agarre para mover lateralmente cajas, paquetes y contenedores rígidos.
Su uso permite reducir los tiempos de agarre y liberación; son adecuados para paletizadores de alta velocidad.
Para agilizar al máximo la liberación de la caja sobre el palet, podemos suministrar pinzas
con liberación neumática de la placa de agarre libre:
Al colocar el paquete al lado de los demás en la capa, las cajas laterales impiden la apertura de la pinza.
La liberación del paquete debe realizarse con un movimiento lateral mientras se levanta la pinza;
el desbloqueo neumático libera inmediatamente el paquete, permitiendo el ascenso recto a toda velocidad.
haga clic para más imágenes

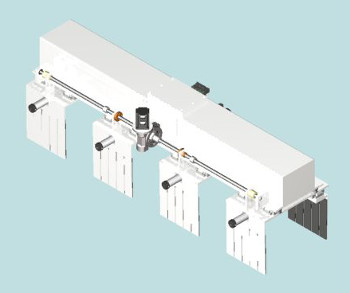

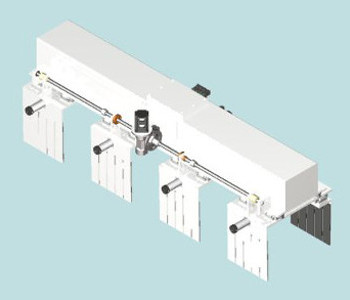

PINZAS DE AGARRE MÚLTIPLE DE PASO VARIABLE
La figura al lado muestra una pinza de agarre múltiple formada por 4 pinzas con mordaza fija.
Las 4 pinzas se pueden acercar y separar para poder agarrar una fila continua de cajas o paquetes y colocarlas espaciadas en el palet.
El control de las pinzas individuales puede ser neumático o eléctrico.
La distancia entre las pinzas se varía eléctricamente.
Los elementos de agarre de los alicates multiagarre pueden ser de plato fijo, alicates autocentrantes o platos con ventosas.
haga clic para más imágenes

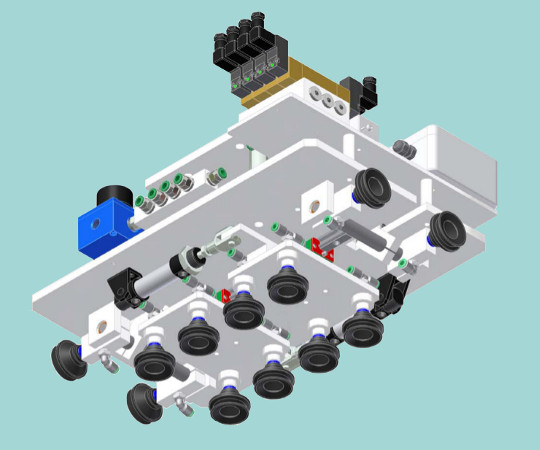

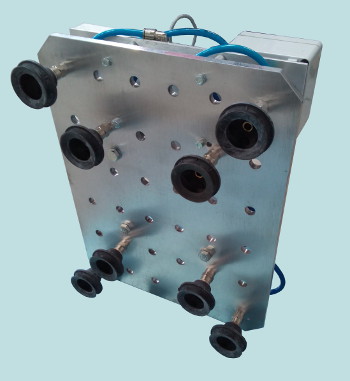

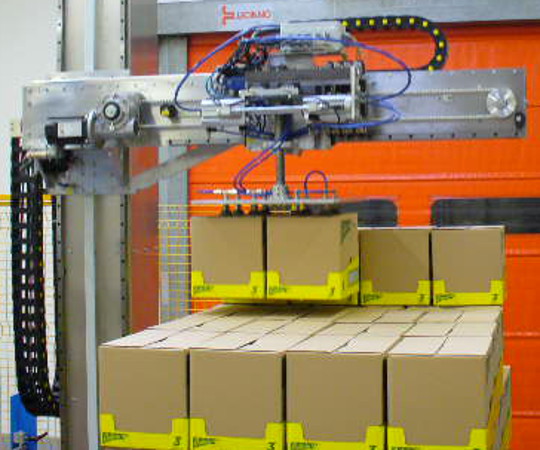

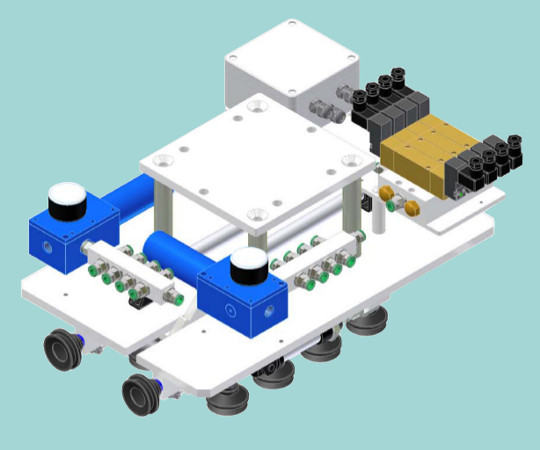

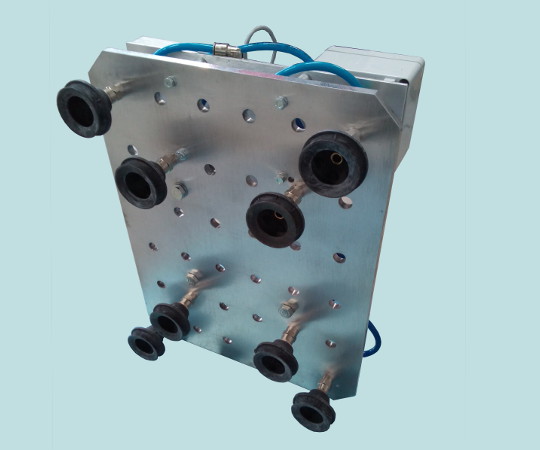

CABEZALES DE AGARRE CON VENTOSA

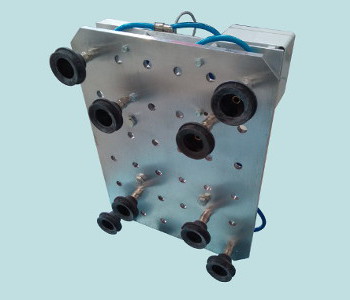

La figura al lado muestra un cabezal de agarre con ventosa.
Solaut construye cabezales de agarre para robots con ventosas accionados por medidores venturi.
Los cabezales de agarre con ventosas pueden disponer de una placa portaventosas de desenganche rápido para adaptar el agarre al cambio de formato.
haga clic para más imágenes

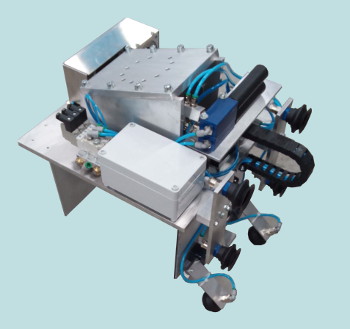

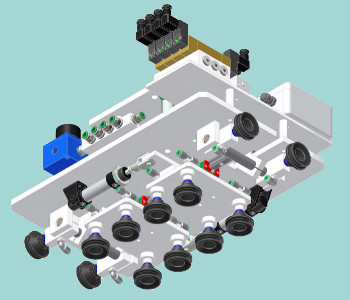

PINZAS COMBINADOS DE MORDAZA Y VENTOSA
Este tipo de pinza robotizada se utiliza en la despaletización de cajas.
La figura al lado muestra una pinza que utiliza las ventosas aplicadas a la mandíbula móvil
para mover la caja sobre la capa y crear una abertura en la que se insertará la placa de la mandíbula fija de la pinza.
La abrazadera de la figura tiene un segundo grupo de 4 ventosas para fijar la capa intermedia entre las capas.
La pinza de la figura es adecuada para despaletizar cajas y paquetes.
haga clic para más imágenes

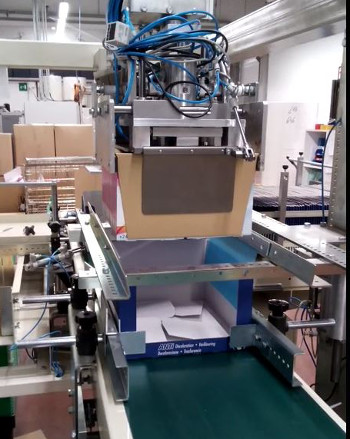

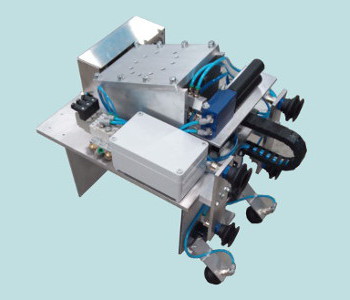

PINZAS PARA ENVASADORAS DE BANDEJAS Y ENVASADORAS DE CARTÓN
Solaut produce pinzas para su uso en empacadoras de cajas y empacadoras de bandejas.

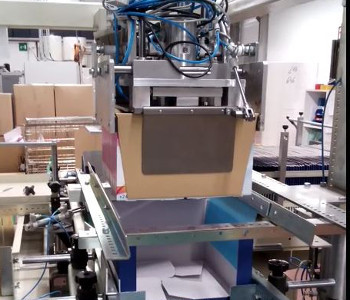

La figura al lado muestra una pinza para tapas y cajas, utilizada en una de nuestras empacadoras de bandejas.
Consta de una placa con ventosas para agarrar la tapa y dos placas que pliegan la tapa para poder introducirla en la bandeja.
Dos placas laterales bloquean los estuches que, junto con la tapa, se introducen en la bandeja.
Para empacadoras de cajas construimos pinzas con mandíbulas segmentadas para poder
variar rápidamente el ancho de las placas de agarre a medida que varía el producto.
PINZAS DE MANIPULACION

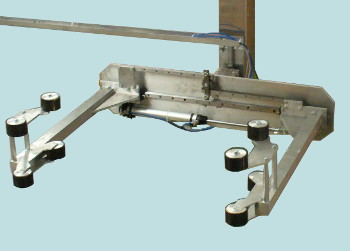

La figura al lado muestra una pinza para bidones de cartón con un diámetro de 300 a 600 mm.
El agarre se realiza en el centro de la carcasa para permitir el procesamiento de los extremos..
Solaut construye pinzas de manipulación adaptadas a las necesidades del cliente.
