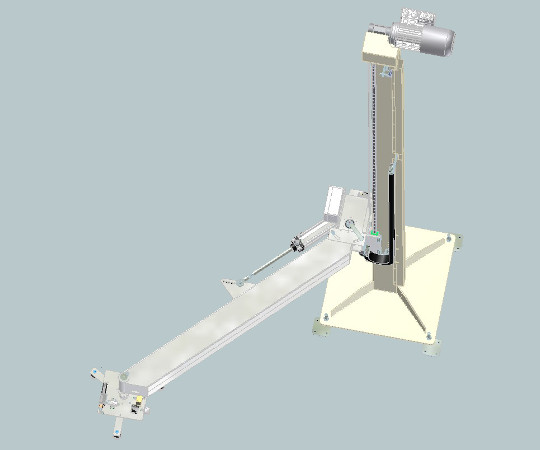

POSICIONADOR DE LA CAPA INTERMEDIA 0-90 CON ROTACIÓN NEUMÁTICA DEL BRAZO
El posicionador de la capa intermedia de columna se puede suministrar con altura y carrera según las especificaciones del cliente.
La longitud del brazo (elemento giratorio en el plano horizontal) también se puede elegir entre 1200 y 2500 mm.
El posicionador de capas neumático de columna 0-90 posiciona la capa sobre un palet, tomándola de un almacén de capas especial.
La misma máquina se puede utilizar para retirar la capa intermedia de los palés que se están despaletizando.
El posicionador de la capa intermedia de columna se puede suministrar en tres configuraciones diferentes.:
solo parte mecanica.
máquina completa con sistema eléctrico.
máquina con panel y software.

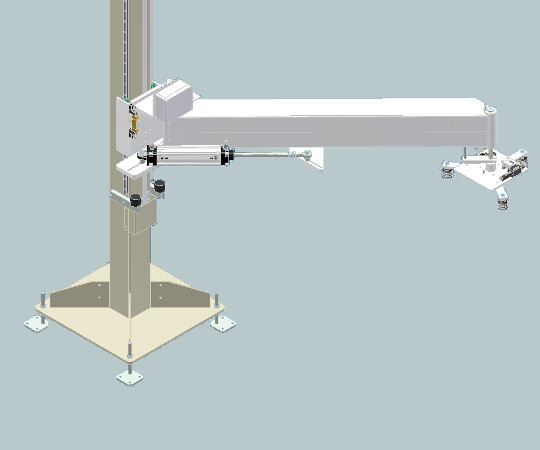

La rotación del brazo se puede variar moviendo los orificios de fijación del cilindro.
La posición del brazo con el cilindro completamente afuera no se ve afectada por la carrera elegida.
Características esenciales:
Tomado de una pila de hojas y colocado en una plataforma.
Trazo vertical según especificación
Columna con base de apoyo al suelo o con escuadras de fijación al paletizador
Distancia máxima del brazo 2500 mm

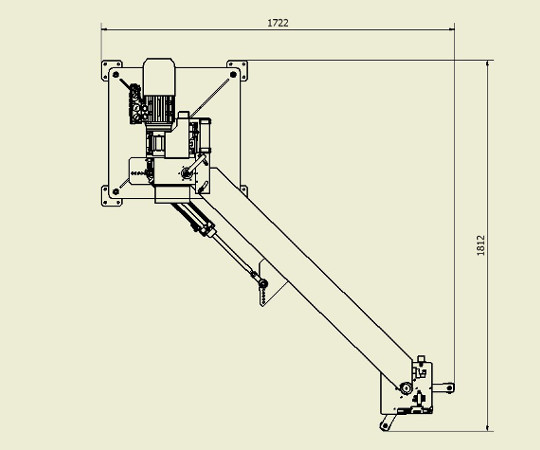

Recorrido angular ajustable de 57° a 102°
Carrera horizontal máxima de 3500 mm equivalente a una rotación del brazo de 90°
Posibilidad de girar la capa intermedia durante la traslación.
Movimiento vertical logrado con servomotor o motor asíncrono con o sin inversor de posicionamiento

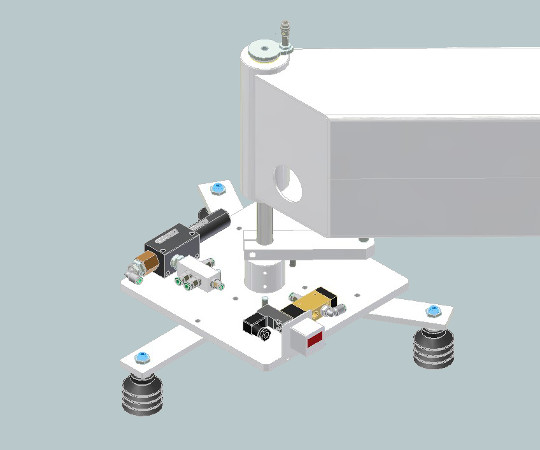

Cabezal de agarre flotante vertical

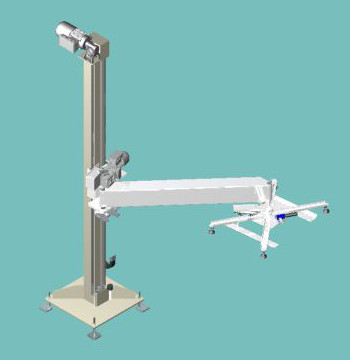

POSICIONADOR DE CAPAS DE COLUMNA 0-270
El brazo que porta el cabezal de agarre de chapa puede girar 270°, pudiendo posicionarse en cualquier punto del recorrido.
Gracias a un actuador neumático, el cabezal de agarre de la hoja puede girar en un ángulo de cero a 100°
para permitir una amplia libertad en la orientación del cargador de capas intermedias con respecto a la plataforma
sobre la que se va a aplicar la capa intermedia.
El brazo puede tener una distancia entre centros variable para necesidades particulares relacionadas con las dimensiones generales del sistema.
La variación de la distancia entre ejes puede oscilar entre 50 y 400 mm.
Características esenciales:
Tomado de una pila de hojas y colocado en una plataforma.
Alta velocidad de posicionamiento
Carrera vertical estándar 2000 mm
Carrera horizontal máxima 3600 mm equivalente a una rotación del brazo de 180°
Velocidades ajustables desde el panel del operador.
Movimientos realizados con dos motores de 250 y 750W.
PLCs, motores y posicionadores inversores de la marca Lenze.
Cabezal de agarre flotante vertical
Actuador neumático con carrera de 50 a 400 mm para mover radialmente el cabezal de agarre (opcional)

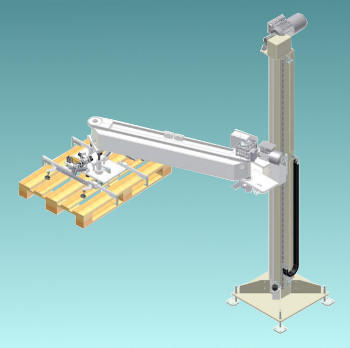

POSICIONADOR DE COLUMNA 0-270 CABEZAL FIJO CAPA-INTERMEDIA Y PALETA
Este posicionador de capas posiciona tanto el palet como la capa intermedia.
El posicionador de la capa intermedia con cabezal fijo es una máquina similar al alimentador de capa intermedia 0-270,
con el añadido de una transmisión por correa dentada que permite que el cabezal de agarre de discos y paletas no gire durante la rotación del brazo.
Esta característica es muy útil cuando el alimentador de capas debe mover un palet que tiene una inercia importante.
Este alimentador puede funcionar en 3 o 4 estaciones, como en el caso de que tanto el pad como el palet deban colocarse en 2 puestos de palet.
haga clic para más imágenes

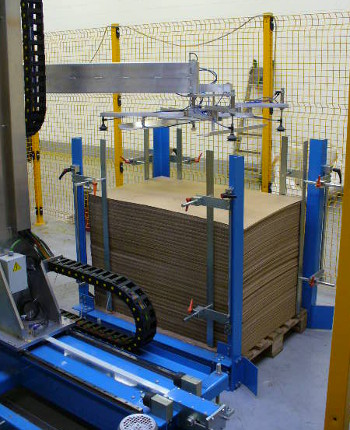

Almacenes de capas intermedias
Para completar el suministro de nuestros alimentadores de capa intermedia, producimos
almacenes de capas intermedias en dos modelos distintos.
Fabricamos un almacén de ancho fijo y otro de ancho regulable.
El ancho en cuestión es el del palet sobre el que se colocan las capas.
Ambos modelos cuentan con guías ajustables para adaptarse al ancho de las capas intermedias.
Las guías pueden suministrarse con cepillos para facilitar el desprendimiento de la capa intermedia
adherida de las inferiores.
Las dimensiones estándar son 800x1200; el modelo regulable alcanza los 1200x1200.
Como todos nuestros productos, las dimensiones se pueden variar según las especificaciones del cliente.
