Der Portal Sheet-Feeder dient der Automatisierung des Be- und Entladens bzw. Be-/Entladens von Blechen und Platten auf großformatigen Band- und Schneideplottern.
Die Abmessungen können maximal 3200 mm erreichen und das maximal belastbare Gewicht beträgt 30 kg.
Die Länge des Blattes ist unbegrenzt, sondern hängt ausschließlich von der Kapazität des Schneideplotters ab.
Aus technischer Sicht besteht die Maschine aus einem Tragrahmen mit vier Säulen auf dem Boden, auf dem ein Balken gleitet.
Daran sind 3 Hebearme angeschlossen, die mittels Saugnäpfen das Blech einhaken und anheben.
Die zu ladenden Blätter sind in einer speziellen, separat erhältlichen Halterung enthalten.
Die Maschine ist außerdem mit einer Sicherheits-Lichtschranke zum Schutz des Arbeitsbereichs ausgestattet.
Dieses Feedermodell ist auch in der MC 2500-Version erhältlich, bei der die Abmessungen maximal 2500 mm
erreichen können und das maximal zulässige Gewicht 30 kg beträgt.
Laden Sie den PDF-Katalog der Sheet-Feeder herunter
MC3200 PORTAL SHEET-FEEDER

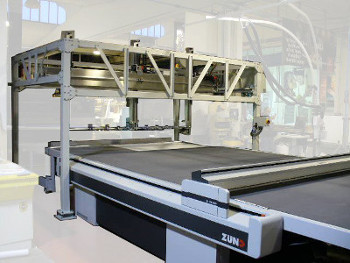

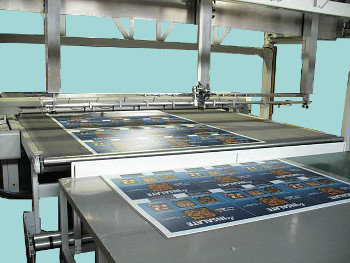

Die Maschine in der nebenstehenden Abbildung veranschaulicht die Anwendung eines MC3200-Sheet-Feeder
an einem Zund G3 3XL-3200-Schneideplotter.
In der Anwendung automatisiert der Sheet-Feeder nur das Beladen des Plotters.
Der Sheet-Feeder, bei dem sich sowohl der mechanische Teil als auch die Schalttafel in einer Höhe befinden
(in einer Höhe von mehr als 2 Metern), ermöglicht die Verwendung des Plotters auch im manuellen Betrieb,
der von einem Bediener durchgeführt wird.
Zusätzlich zur Versorgung des Sheet-Feeder kümmert sich Solaut um die Schnittstelle
zwischen Plotter und Bogenanleger, entweder durch die Erfassung von Signalen vom Plotter oder durch
den Einbau von Sensoren zur Erkennung des Funktionsstatus des Plotters.
Wesentlichen Merkmale:
Beladen, Entladen, Beladen/Entladen
Entnahme von Blättern und Platten
Befestigung mit Saugnapfreihe
Speicherung von Verarbeitungsparametern
3-seitiger Schutz durch Sicherheitsbarriere
Maximales Plattengewicht 30 kg
Maximaler horizontaler Verfahrweg 6000 mm
elektrische Stromversorgung 230V
Pneumatikversorgung notwendig
MC2500 PORTAL SHEET-FEEDER
Die kleine Version der MC-Feeder behält alle Funktionen der 3200-Version bei.
Der Portal Sheet-Feeder MC2500 lässt sich mit Plottern wie dem Zund G3 2XL kombinieren.
