KARTESISCHER PALETTIERER DER PCS-SERIE
MIT VORSTEHENDER VERTIKALACHSE

Der kartesische Palettierer PCS besteht aus einem quaderförmigen Rahmen, über dem ein kartesischer Portalroboter gleitet.

Laden Sie den PDF-Katalog der kartesischen PCS-Palettierer herunter Logo Pdf

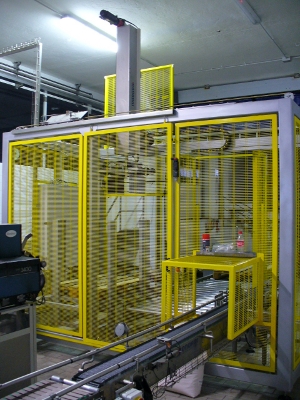

Klicken Sie für weitere Bilder Kartesischer Palettierer von Solaut, eingebaut in der Verpackungsinsel der Milchabfüllabteilung

Beim Palettierer ragt die vertikale Achse des Roboters aus dem Maschinenrahmen heraus: Der für die Installation des Palettierers erforderliche vertikale Raum ist größer als die Höhe des Rahmens plus den Verfahrweg der vertikalen Achse des Roboters. Da es keine umlaufenden mechanischen Teile enthält, ermöglicht es maximale Freiheit beim Zugang und bei der Positionierung der Förderer. Es kann mit Einzel-, Doppel- oder Dreifachpalettenplatz gefertigt werden. Der zweite und dritte Palettenplatz können für einen zweiten Palettierplatz, für ein Palettenlager oder Padlager genutzt werden.
Bei den Versionen mit einer Palettierhöhe über 1500 mm kann die vertikale Achse teleskopierbar sein, um die vertikalen Abmessungen zu reduzieren.


Hochproduktiver Palettierer, Einlaufförderband für das zu palettierende Produkt.

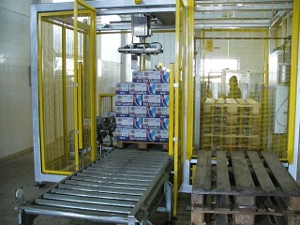

Hochproduktiver Palettierer: Rollenbahn für den Palettenausgang aus dem Palettierer


Eigenschaften der kartesischen PCS-Palettierer

  • Zwei Gruppen unterschiedlicher Modelle mit sowohl Längs- als auch Querpalettenausrichtung.
  • Die quer ausgerichteten Modelle werden mit 1, 2 oder 3 Palettenplätzen hergestellt. Möglichkeit des direkten Greifens der Palette und der Zwischenlage.
  • Drehung des Greifers pneumatisch (0-90) oder mit einer 4. Achse.
  • Versionen mit Servomotoren und Produktivität bis zu 14 Zyklen pro Minute
  • Kostengünstige Versionen mit Asynchronmotoren und Wechselrichtern und einer Produktivität von bis zu 8 Zyklen pro Minute
  • Teleskop-Vertikalachse für Palettierhöhen über 1500 mm.
  • Modelle mit Servomotoren, gesteuert durch Siemens S7-300 2DP SPS
  • Modelle mit Umrichter und Asynchronmotoren gesteuert mit Lenze c300 PLC
  • 5,7-Zoll-Touchscreen-Bedienfeld mit Farbdisplay"
  • Pulverbeschichteter Stahlrohrrahmen
  • Servomotoren über Profibus-Bus mit der SPS verbunden.
  • Gehärtete und geschliffene Translationsführungen mit Kugelumlaufschlitten
  • Maximales Hebegewicht 60 kg - 100 kg inklusive Greifer.
  • Maximale palettierbare Höhe 1800 mm
  • Perimeterschutz aus pulverbeschichtetem Stahlgeflecht.
  • Absicherung der Palettenausgangsseite mit Lichtschranke und Muting-Einrichtung.
