PALETTEISEUR CARTÉSIEN SÉRIE PCS
À AXE VERTICAL EN SAILLIE

Le palettiseur cartésien PCS est constitué d'un châssis de forme parallélépipédique au dessus duquel coulisse un robot portique cartésien.

Téléchargez le catalogue pdf des palettiseurs cartésiens PCS Logo Pdf

cliquez pour plus d'images Palettiseur cartésien Solaut inséré dans l'îlot de conditionnement du département d'embouteillage du lait

Le palettiseur a l'axe vertical du robot dépassant du bâti de la machine : l'espace vertical nécessaire à l'installation du palettiseur est supérieur à la hauteur du châssis plus la course de l'axe vertical du robot. Ne comportant aucune pièce mécanique périphérique, il permet une liberté maximale d'accès et de positionnement des convoyeurs. Il peut être réalisé avec un espace palette simple, double ou triple. Les deuxième et troisième emplacements palettes peuvent être utilisés pour une deuxième station de palettisation, pour un entrepôt de palettes ou un entrepôt intercalaire.
Dans les versions avec une hauteur de palettisation supérieure à 1500 mm, l'axe vertical peut être télescopique pour réduire les dimensions verticales.

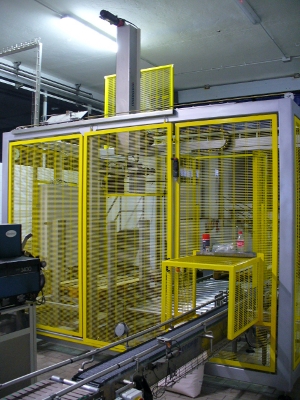

Palettiseur haute productivité pour convoyeur d'entrée de produits à palettiser.

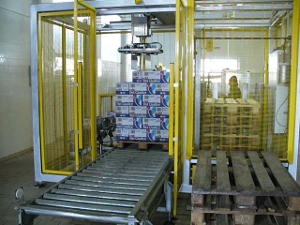

Palettiseur haute productivité : convoyeur à rouleaux pour la sortie des palettes du palettiseur.


Caractéristiques des palettiseurs cartésiens PCS

  • Deux groupes de modèles distincts avec orientation de palette longitudinale et transversale.
  • Les modèles orientés transversalement sont réalisés avec 1, 2 ou 3 places de palettes. Possibilité de préhension directe de la palette et de l'intercalaire.
  • Rotation de la pince pneumatique (0-90) ou avec un 4ème axe.
  • Versions avec servomoteurs et productivité jusqu'à 14 prises par minute
  • Versions économiques avec moteurs asynchrones et inverseurs et productivité jusqu'à 8 prises par minute
  • Axe vertical télescopique pour hauteurs de palettisation supérieures à 1500 mm.
  • Modèles avec servomoteurs, contrôlés par PLC Siemens S7-300 2DP
  • Modèles avec variateur et moteurs asynchrones contrôlés par PLC Siemens S7-300
  • Panneau de commande à écran tactile couleur 7"
  • Structure en tube d'acier enduit de poudre
  • Servomoteurs connectés à l'automate avec bus Profibus.
  • Guides de translation trempés et rectifiés avec chariots à recirculation de billes
  • Poids de levage maximum 60Kg - 100Kg, pince comprise.
  • Hauteur maximum palettisable 2500mm
  • Protections périmétriques en treillis d'acier enduit de poudre.
  • Protection latérale sortie palette avec barrière photoélectrique et dispositif d'inhibition.
