Solaut fabrique des margeurs automatiques de feuilles pour feuilles et panneaux de papier, plastique et métal.
Les modèles que nous proposons sont utilisés dans l'alimentation des traceurs de découpe et d'impression,
des machines d'impression et de sérigraphie, des machines d'assemblage et d'encollage.
Le margeur de feuilles de la figure ci-contre permet de retirer la feuille du magasin et de la positionner sur la table d'exploitation de la machine.
La feuille traitée est retirée de la table et placée dans le magasin de feuilles traitées.
Le margeur de feuilles est équipé de deux servomoteurs : un pour la translation verticale du bras d'accrochage des feuilles et un pour la rotation du bras.
Le chargeur de feuilles peut être fourni complet avec des structures de support pour les feuilles à traiter et à traiter.
Les types de margeurs à colonnes que nous produisons sont ::
Téléchargez le catalogue pdf des alimentateurs à colonnes
MARGEUR DE FEUILLES À COLONNE 0-90°
Cette machine est représentée sur la photo ci-contre et dans la première vidéo de la page.
Le bras portant la tête de préhension des tôles peut pivoter de -45° à +45°,
pouvant se positionner à n'importe quel point de la course.
Un deuxième bras articulé empêche la tête de préhension de tourner lorsque le bras est tourné.
En déplaçant une goupille sur la plaque de fixation de la tête de préhension,
il est possible de faire tourner la tête de préhension avec le bras : dans ce cas, en tournant le bras de 90°,
on obtient également une rotation de 90° de la tête de préhension.
Caractéristiques essentielles:
Rotation maximale du bras 90°
Longueur du bras (rayon de fonctionnement) de 1000 à 1700
Course linéaire maximale de 1400 à 2400 mm
Mouvements effectués avec deux servomoteurs de 400 et 750W
Tête de préhension avec ventouses ou surface d'aspiration
Tête de préhension flottante verticalement

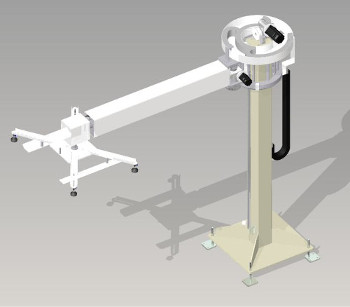

CHARGEUR DE FEUILLES À COLONNE 0-270
Le bras portant la tête de préhension des feuilles peut pivoter à 270°, pouvant se positionner à n'importe quel point de la course.
Grâce à une transmission mécanique, la tête de préhension des feuilles ne tourne pas lors de la rotation du bras.
La tête de préhension des tôles peut se déplacer le long de l'axe du bras grâce à un actionneur pneumatique : la course peut varier de 0 à 400 mm.
Caractéristiques essentielles:
Rotation maximale du bras 270°
Longueur du bras (rayon de fonctionnement) de 1200 à 2000
Course linéaire maximale de l'actionneur pneumatique 400mm
Mouvements effectués avec deux servomoteurs de 400 et 750W
Tête de préhension avec ventouses ou surface d'aspiration
Tête de préhension flottante verticalement
TÊTE DE PRÉHENSION POUR FEUILLES
Pour saisir les feuilles, nous créons des éléments de préhension à ventouse ou à surface d'aspiration
Modèles réalisés:
Tête à ventouse réglable
Tête matricielle de ventouses auto-exclues
Double tête pour un changement rapide
plateau aspirant
Les groupes de préhension à double tête permettent un changement
rapide de la feuille traitée avec la feuille vierge à traiter.
