Unsere automatischen Traypacker werden zum Einlegen von Faltschachteln in Trays mithilfe kartesischer Roboter eingesetzt.
Der Traypacker erhält die Faltschachteln von einem Zuführband, das sie in einen Stapler ablegt, der eine oder zwei Kartonreihen erstellt.
Die gestapelten Faltschachteln gleiten auf einem Förderband zum Kommissionierplatz.

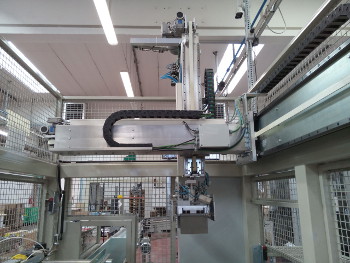

Ein kartesischer Roboter hakt den Deckel aus einem Speziallager ein und hakt dann die Kartonreihen ein.
Gleichzeitig öffnet das Tray-Öffnungssystem das Tray auf einem Band; Sobald die Öffnung abgeschlossen ist,
bewegt sich die Schale, bis sie unter den Trichter passt (ein Element, das das Einführen der Kartons in die Schale erleichtert).
Der Roboter bringt die einreihige oder zweireihige Faltschachteln zum Trichter und setzt die Faltschachteln und den Deckel in die Papptablett ein.
Der Trichter wird angehoben, so dass die fertige Papptablett frei aus der Maschine austreten kann.
Der Traypacker kann im manuellen Modus arbeiten: Die Kartonstapel werden automatisch erstellt,
während der Bediener die Trays öffnet, die Stapel und auch den Deckel einlegt.
Die Arten von Traypackern für Faltschachteln sind:
Einreihiger Traypacker
Zweireihiger Traypacker
Ein- und zweireihiger Traypacker
Wesentlichen Merkmale:
Produktivität bis zu 90 Kartons/Min
Maximal 15 Kartons pro Reihe
Ein- oder zweireihige Papptablett
Kapazität des Faltschachtelnlagers: 100 Stück
Beladen von Papptablett und Deckeln bei laufender Maschine
Tablettbefüllung von oben
Laden Sie den PDF-Katalog der Verpackungsmaschinen herunter

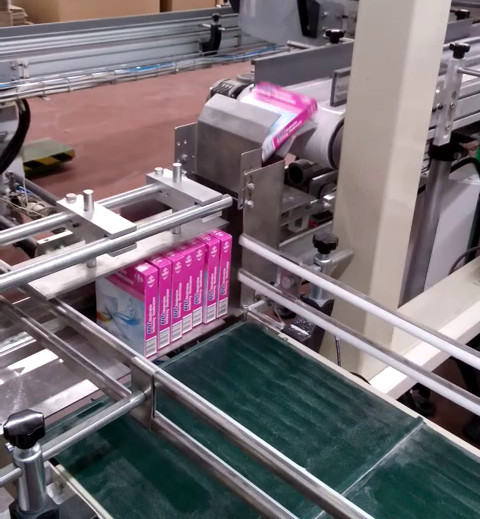

ZEILENERSTELLUNG
Über ein Förderband gelangen die Faltschachteln zum Traypacker.
Die Boxen müssen einen Abstand voneinander haben.
Auf dem Förderband ist eine Fotozelle installiert, die die Kontrolle der eingehenden Kartons durchführt:
Überprüfen Sie den Abstand zwischen zwei Faltschachteln.
Überprüfen Sie die Länge des Faltschachteln
Dieselbe Fotozelle wird verwendet, um zu überprüfen, ob die Faltschachteln korrekt in das Schubrohr gelangt.
Das Schubrohr dreht die Faltschachteln durch einen speziellen Einlass vertikal.
Die Kiste fällt vertikal und wird von einem speziellen Auswerfer neben die anderen Kisten geschoben, sodass eine Reihe entsteht.
Die Reihe wird dann auf das Förderband geschoben, um zu der Stelle transportiert zu werden, wo der Roboter sie aufnimmt.
Einige Sensoren prüfen, ob es zu Staus durch beschädigte Kartons kommt.

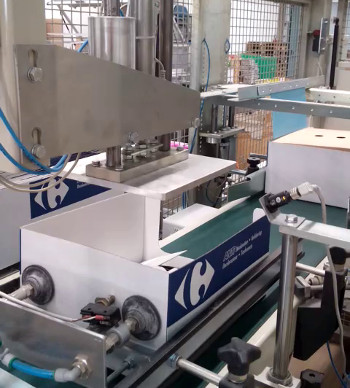

ÖFFNUNG PAPPTABLETT
Der Traypacker ist für die Verwendung von Papptablett mit Schnappboden ausgelegt (wird normalerweise beim manuellen Formen verwendet).
Das Tablarmagazin enthält die Tablare verschlossen mit der Öffnung nach oben.
Ein Arm mit zwei Saugnäpfen öffnet das Papptablett und ein Pneumatikzylinder drückt das Papptablett diagonal,
sodass es am Boden "klickt" und den Öffnungsblock erhält.
Eine frei fallende Druckplatte prüft die korrekte Öffnung.
Je nach Tray-Packer-Modell kann es eine oder mehrere Tray-Öffnungsgruppen geben.
Der Betrieb erfolgt mit einer einzelnen Gruppe oder mit zwei Gruppen.

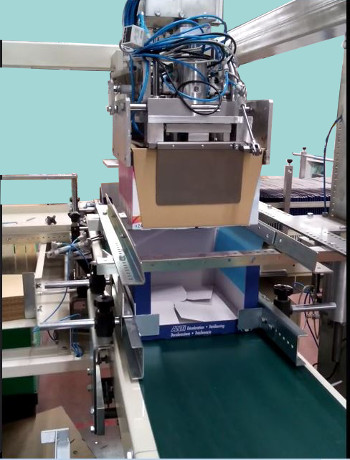

EINLEGEN VON FALTSCHACHTELN
Der Traypacker kann im automatischen oder manuellen Modus arbeiten.
Im manuellen Modus werden die an der Maschine ankommenden Kartons so ausgerichtet, dass die erforderlichen Reihen entstehen.
Die Reihen werden zum manuellen Einlegen in das vom Bediener geöffnete Fach nach draußen gebracht.
Im Automatikmodus bewegt sich die Papptablett nach dem Öffnen auf dem Gurtförderbänder bis zum Einfülltrichter.
Der Trichter passt mit zwei Klappen in die Papptablett, um das Einlegen der Faltschachteln zu erleichtern.
Die Reihe bzw. Reihen der Faltschachteln werden vom Greifer des Roboters erfasst,
der nach der Aufnahme eines Deckels die Reihen übernimmt,
über den Trichter führt und sie mit dem Deckel in die Schale einlegt.
Abhängig von den Modellen können Sie Folgendes haben:
Nehmen Sie eine Reihe und fügen Sie sie in ein einreihiges Papptablett ein.
Nehmen Sie zwei Reihen und legen Sie sie in ein zweireihiges Papptablett ein
Nehmen Sie zwei Reihen und legen Sie sie in zwei einreihige Papptablett ein
Beim Greifen zweier Reihen und Einführen in zwei Schalen muss das Greifelement nach dem Greifen
die beiden Reihen distanzieren, um sie in zwei getrennte Papptablett einführen zu können.

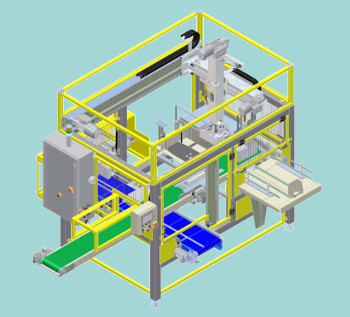

MODELLE
Der Traypacker unterscheidet sich im Wesentlichen anhand der Anzahl der Trayöffnungsgruppen in drei Modelle: eine, zwei oder drei Gruppen.
Das Modell mit einer einzigen Öffnungsgruppe kann sowohl ein- als auch zweireihige Papptablett füllen.
Es ist möglich, beide Tabletts auf derselben Maschine zu verwalten, auch wenn der Formatwechsel nicht einfach ist und die Robotergreifereinheit ausgetauscht werden muss.
Der Einsatz eines Traypackers mit einer einzigen Öffnungsgruppe mit einreihigen Trays führt zu einer deutlichen Reduzierung der Produktivität.
Tatsächlich wird die Anzahl der Faltschachteln, die pro Maschinenzyklus bearbeitet werden, halbiert.
Das Modell mit zwei Öffnungsgruppen funktioniert mit einreihigen Papptablett.
Der Greifer des Roboters greift zwei Kartonreihen ein und legt sie in zwei separate Papptablett ein.
Die beiden Öffnungsgruppen beschicken zwei separate Trichter, in die der Roboter gleichzeitig die Kartons einlegt.
Die Maschine hat eine Produktivität von bis zu 90 Kartons/Min.
Der Traypacker mit drei Öffnungsgruppen ist die Verbindung der beiden Vorgängermodelle.
Es kann mit einer Öffnungsgruppe für zweireihige Tabletts oder mit zwei Gruppen für einreihige Tabletts gearbeitet werden.
Der Formatwechsel von einem Fach zum anderen erfolgt automatisch.
Die Produktivität beträgt immer 90 Fälle/Minute.
Offensichtlich sind die Kosten der Maschine deutlich höher als die der beiden Vorgängermodelle.
ZUBEHÖR
Der Traypacker kann mit einem Etikettenapplikator geliefert werden, der den Deckel am Papptablett versiegelt.
Die Versiegelung wird auf beiden Seiten der Schale angebracht.
Die Aufbringung erfolgt hinter dem Trichter, bevor das Papptablett die Maschine verlässt.
